Unterdecke mit Drahtabhängung
Abhänger, Ösendraht und Deckenbefestigung pro geplantem Punkt vollständig zusammenstellen.
Das Profil wird am Draht höhenverstellbar abgehängt. Profilgröße, Drahtanschluss und Lastnachweis müssen zusammenpassen.

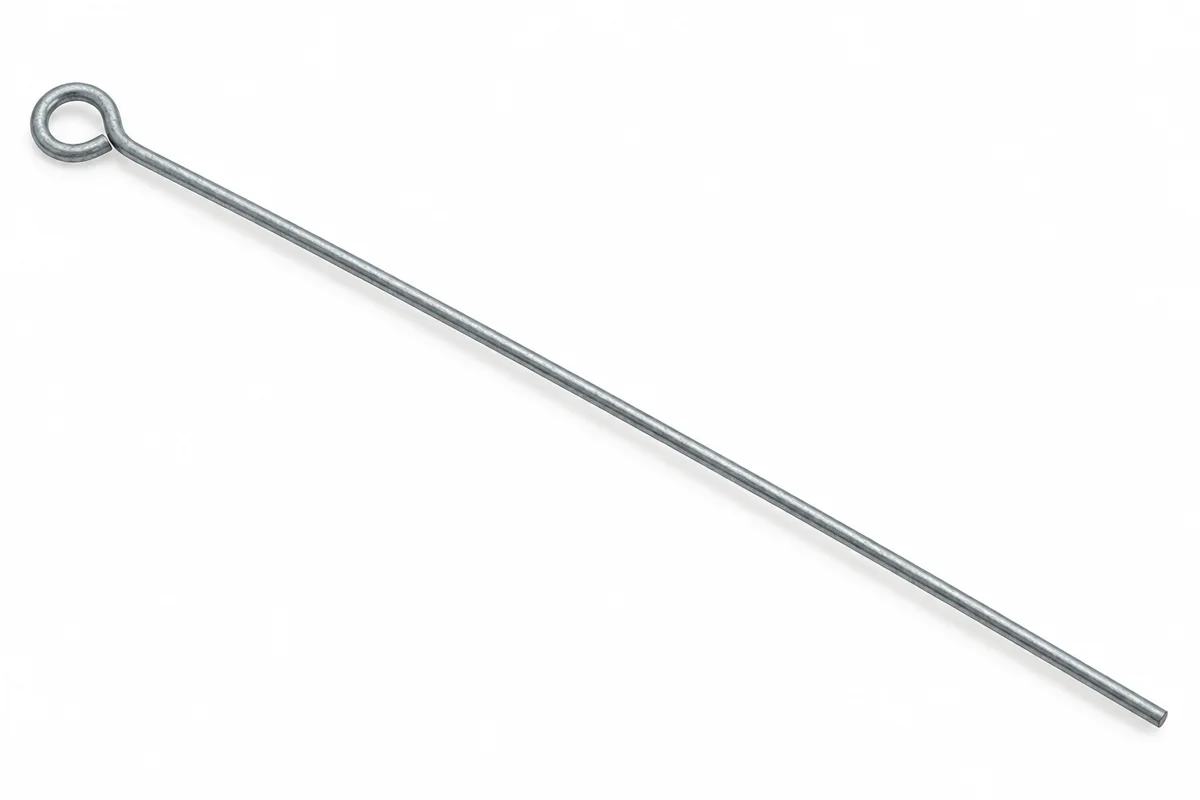

Abhängedraht mit Öse
500 mm Nennlänge · Einzelteil
Einzelner verzinkter Ösendraht für eine passende Drahtabhängung. Länge wählen und je geplantem Abhängepunkt einen Draht vorsehen.
Länge wählen 500 mm
Menge wählen
Stk
50 Stk25 m Nennlänge · Abhängedraht mit Öse 500 mm
1 Stück = 1 Ösendraht in der gewählten Länge. Abhänger und Deckenbefestigung separat ergänzen.
Passendes Zubehör
9 Produkte

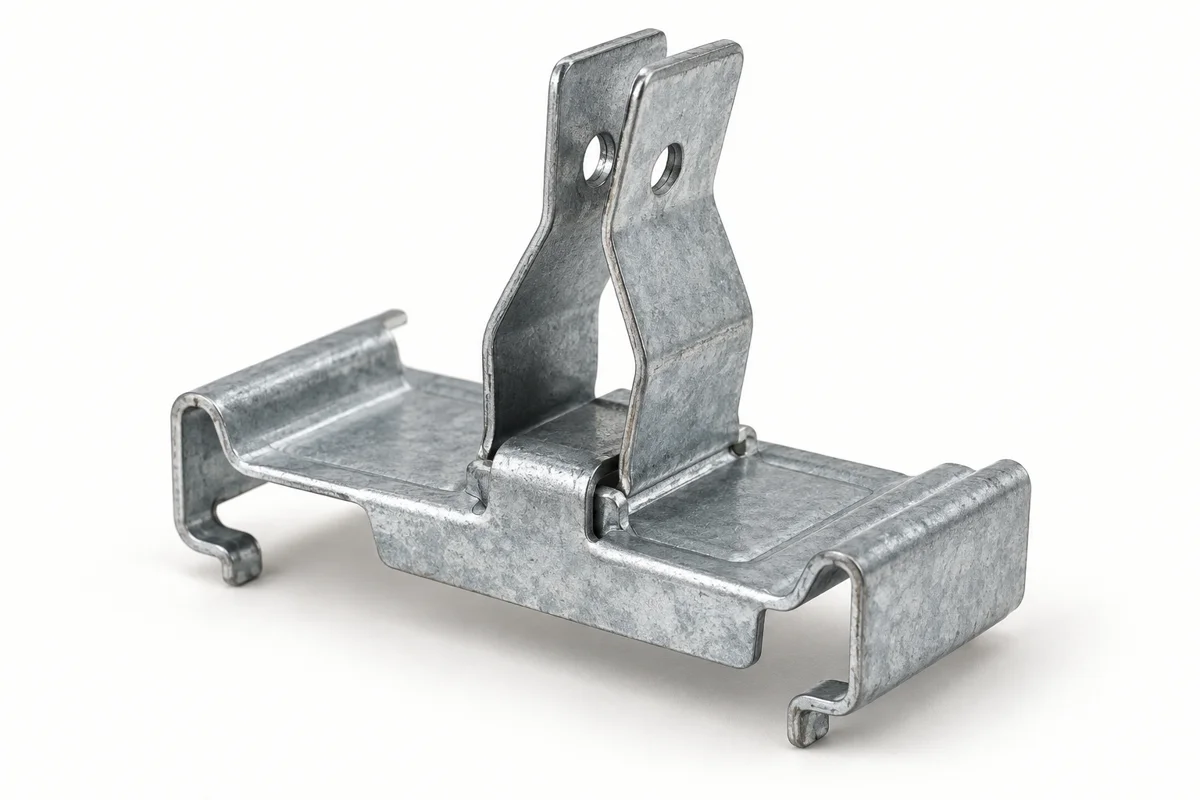

Je Abhängepunkt
Pro Abhängepunkt ein geeigneter Abhänger mit passender Drahtaufnahme.
Material:Stahlblech, verzinkt
Kostenlos anfragen
1 Ausführung · Symbolabbildung
Deckenbefestigung
Nur für geeigneten Beton und einen nachgewiesenen Überkopf-/Ösenanschluss auswählen.
Brandverhalten:nur im geprüften System bzw. laut ETA
Kostenlos anfragen
3 Ausführungen · Symbolabbildung
CD-Profil 60/27/0,6 – Deckenprofil für Trockenbau
DIN EN 14195; zusätzliche Anforderungen nach DIN 18182-1 am konkreten Artikel prüfen
Profilrost
Passendes Deckenprofil für die geplante Unterkonstruktion.
Material:Stahlblech, bei beschichteten Ausführungen mit zusätzlichem Korrosionsschutz
Kostenlos anfragen
9 Ausführungen · Symbolabbildung
UD-Profil 28/27/0,6
DIN EN 14195
Profilrost
Randanschluss nach dem geplanten Deckenaufbau.
Material:Stahlblech, verzinkt
Kostenlos anfragen
2 Ausführungen · Symbolabbildung
Kreuzverbinder für CD 60/27
EN 13964DIN 18168-2
Profilrost
Für Kreuzungen im entsprechend geplanten zweilagigen Profilrost.
Kostenlos anfragen
2 Ausführungen · Symbolabbildung
Längsverbinder für CD 60/27
EN 13964DIN 18168-2
Profilrost
Für erforderliche Profilstöße nach Deckenplanung.
Kostenlos anfragen
2 Ausführungen · Symbolabbildung
Gipskartonplatten
DIN EN 520 (national ergänzend DIN 18180)
Beplankung
Plattentyp und Beplankung nach dem geplanten Deckenaufbau.
Kantenform:Im Angebot bestätigt (SK)Material:Gipskern mit KartonmantelBrandverhalten:Laut Leistungserklärung des angebotenen Produkts
Kostenlos anfragen
17 Ausführungen · Symbolabbildung
Schnellbauschrauben
DIN EN 14566 (Produktklasse mechanischer Verbindungselemente für Gipskartonsysteme; Konformität je Hersteller/DoP)
Beplankung
Zur passenden Befestigung der Beplankung am Metallprofil.
Oberfläche:phosphatiert, schwarzMaterial:Stahl gehärtet / unlegierter Stahl je Hersteller
Kostenlos anfragen
26 Ausführungen · Symbolabbildung

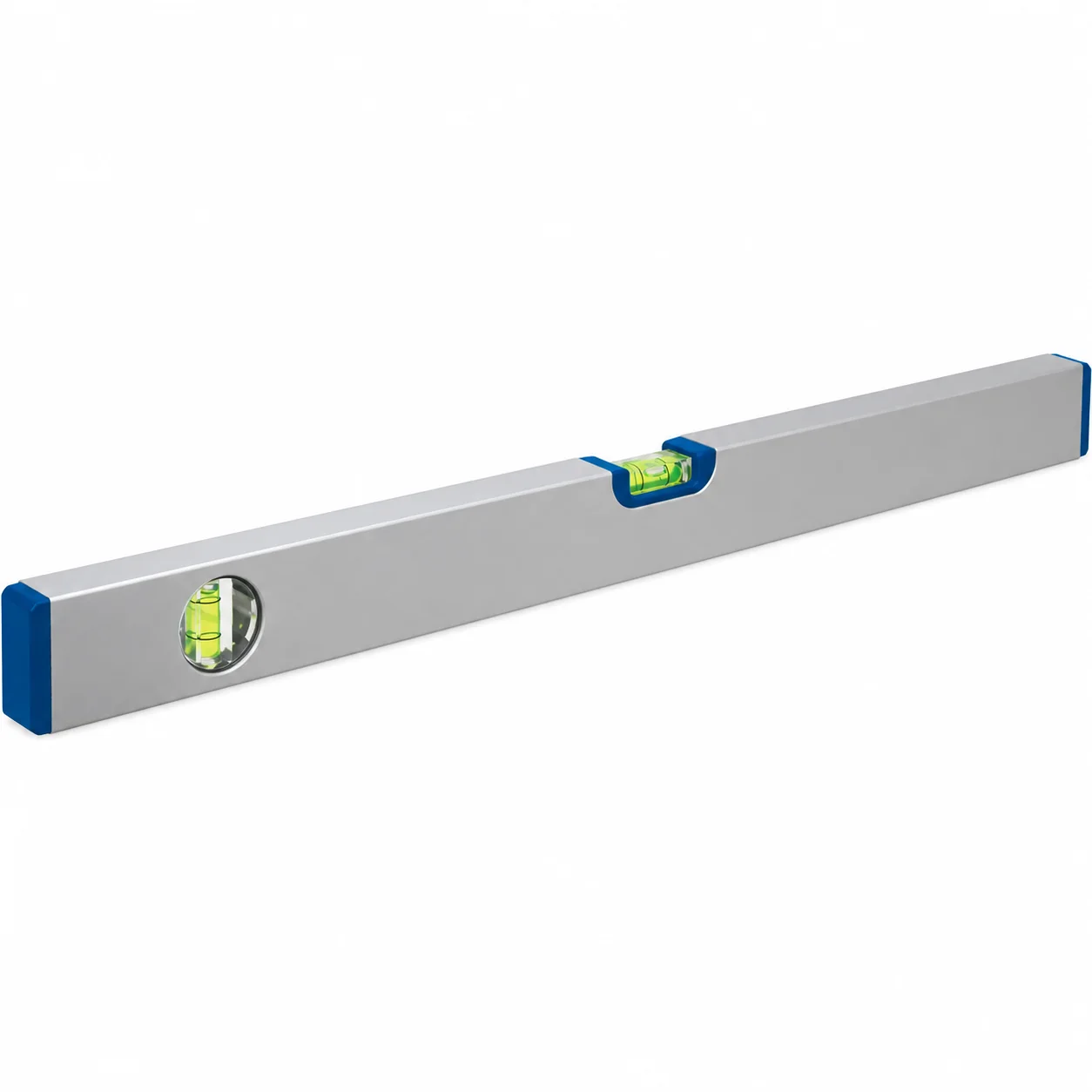

Werkzeuge
Profilrost beim Nivellieren und Ausrichten kontrollieren.
Material:Aluminium, silber eloxiert
Kostenlos anfragen
9 Ausführungen · Symbolabbildung
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Technische Angaben
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Abhängedraht mit Öse. Detaillierte Informationen finden Sie in den Abschnitten.
- Material
- Stahldraht, verzinkt
- Anschluss
- Drahtdurchmesser, Klemmaufnahme und Lastnachweis zusammen abstimmen
- Ausfuehrung
- Gerader Draht mit geformter Öse
- Lieferumfang
- Ein einzelner Draht
- Länge
- 500 mm
- Anfrageeinheit
- Stk
Alle 4 Abschnitte anzeigen →
Produktbeschreibung
Abhängedrähte mit geformter Öse verbinden eine geeignete Deckenbefestigung mit einem passenden Schnellabhänger. Der gerade Draht wird in dessen vorgesehener Klemmaufnahme geführt. Wählen Sie die Drahtlänge nach dem geplanten Aufbau und dem erforderlichen Einstellweg.
Vollständige Produktbeschreibung
Die Nennlänge des Drahtes entspricht nicht automatisch der fertigen Deckenabsenkung. Eine Stückeinheit bezeichnet einen einzelnen Draht. Schnellabhänger und Deckenbefestigung werden separat zusammengestellt.
Drahtdurchmesser, Klemmaufnahme und Lastnachweis müssen als Kombination passen.
- Einzelner verzinkter Draht mit geformter Öse
- Sieben Längen von 125 bis 1.500 mm
- Eine Stückeinheit bezeichnet einen Draht
- Schnellabhänger und Deckenbefestigung separat ergänzen
Material und Eigenschaften
- Material
- Stahldraht, verzinkt
- Anschluss
- Drahtdurchmesser, Klemmaufnahme und Lastnachweis zusammen abstimmen
- Ausfuehrung
- Gerader Draht mit geformter Öse
- Lieferumfang
- 1 Stück = 1 Draht; ohne Abhänger und Deckenbefestigung
Gewählte Ausführung
- Material
- Stahldraht, verzinkt
- Länge
- 500 mm
- Lieferumfang
- Ein einzelner Draht
Normen und Nachweise
- Technische Nachweise
- Das Auswahl- und Mengenblatt ist eine Planungshilfe. Produktbezogene Last-, Anschluss- und gegebenenfalls Brandschutznachweise müssen zur gelieferten Kombination gehören.
- Produktnorm
- EN 13964: zutreffende Produkt-/Systemdokumentation beachten.
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Anwendungen und Zielgruppen
- Höhenverstellbare Abhängung von CD-60/27-Unterkonstruktionen in geeigneten Innenraum-Deckensystemen.
Welche Ausführung passt zum Vorhaben?
Drahtlänge bestimmen
Abstand zur Rohdecke und Aufbau der Unterkonstruktion planen; Anschlussgeometrie und Einstellweg berücksichtigen.
Die Nennlänge des Drahtes ist nicht die fertige Deckenabsenkung.
Höhere Lasten, Schallschutz oder besondere Beanspruchung
Die hierfür nachgewiesene Abhängungsart planen, beispielsweise eine passende Nonius- oder schallentkoppelte Abhängung.
Eine andere Abhängungsart wird als vollständiger Aufbau gewählt, nicht durch einzelne zusätzliche Nonius-Teile hergestellt.
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Planung und Verarbeitung
- Deckenaufbau und Untergrund prüfen – Lasten, Abhängerraster und Profilrost aus der Deckenplanung übernehmen. Die Befestigung muss zum tragfähigen Untergrund und zum Ösenanschluss passen.
- Ösendraht befestigen – Vorgesehene Befestigung mit passendem Werkzeug setzen und den Draht an der Öse anschließen. Verformte oder beschädigte Komponenten aussortieren.
- Schnellabhänger anschließen – Passenden Draht entsprechend der zugehörigen Montagevorgabe in die Klemmaufnahme einführen. Erforderliche Einsteckwege und Einstellreserven beachten.
- Profilrost ausrichten – CD-Profil vollständig in der vorgesehenen Aufnahme verrasten, Höhenlage nivellieren und die sichere Verbindung aller Abhängepunkte kontrollieren.
Sicherheit, Lagerung und Entsorgung
- Montage
- Nur geeignete Komponenten verwenden und alle Verbindungen kontrollieren. Zusätzliche Lasten separat berücksichtigen.
- Lagerung
- Trocken lagern; vor Verformung schützen. Beschädigte Teile nicht verwenden.
- Handhabung
- Blechkanten können scharf sein. Geeignete Handschuhe und bei Bohrarbeiten eine Schutzbrille verwenden.
Häufige Fehler vermeiden
- Drahtlänge mit fertiger Deckenabsenkung gleichsetzen.
- Nur Abhänger bestellen und Drähte oder Deckenbefestigung vergessen.
- Eine allgemeine Stückzahl je m² ohne geplantes Abhängerraster verwenden.
- Beliebige Drähte in eine nicht passende Federaufnahme einsetzen.
- Nonius-Einzelteile als Zubehör einer Drahtabhängung mischen.
- Montagereserve sowohl im Rechner als auch beim Zubehör erneut addieren.
Unterlagen
Unterlagen
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Wie viele Abhänger und Drähte brauche ich?
Die Anzahl folgt dem geplanten Abhängerraster. Pro Abhängepunkt werden ein Abhänger, ein passender Ösendraht und die vorgesehene Deckenbefestigung benötigt. Bei 40 geplanten Punkten sind das 40 Abhänger und 40 Drähte.
Eine Montagereserve wird separat und nur einmal berücksichtigt.
Welche Tragfähigkeit hat die Abhängung?
Die zulässige Last muss für die tatsächlich angebotene Kombination aus Abhänger, Draht, Profil und Deckenbefestigung nachgewiesen sein. CD 60/27 und eine verzinkte Oberfläche bestimmen keine Lastklasse. Zusatzlasten und Brandschutzanforderungen gehören in die Deckenplanung.
Sind Draht und Deckenbefestigung enthalten?
Nein. Eine Stückeinheit bezeichnet genau das ausgewählte Einzelteil. Abhänger, Ösendraht und Deckenbefestigung werden als getrennte Positionen in die Anfrageliste übernommen.
Wie unterscheiden sich Drahtlänge und Abhängehöhe?
Die gewählte Länge beschreibt den Draht. Die mögliche Einbauhöhe hängt zusätzlich von Öse, Deckenbefestigung, Klemmaufnahme, Einstellweg und Profilgeometrie ab. Drahtlänge ist deshalb nicht automatisch die fertige Absenkung der Deckenunterseite.
Kann ich einen Nonius-Oberteil anschließen?
Nonius-Oberteil, Nonius-Unterteil und Sicherung bilden eine andere Abhängungsart. Sie sind keine Ergänzung dieser Draht-Schnellabhängung. Wählen Sie die Abhängungsart entsprechend der Deckenplanung.
Welche Befestigung passt zur Rohdecke?
Die Befestigung richtet sich nach dem tragfähigen Untergrund und dem vorgesehenen Ösenanschluss. Für Beton kommen entsprechend geeignete Deckenanker infrage. Eine Holzdecke benötigt eine für diesen Anschluss geeignete Holzbefestigung.
Vorhandene Putz- und Bekleidungsschichten sind kein tragender Untergrund.
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Abhängepunkt
Ein geplanter Lastübertragungspunkt zwischen Rohdecke und Unterkonstruktion.
Abhängerraster
Geplante Anordnung und Abstände der Abhängepunkte. Sie hängen vom Deckenaufbau und den Lasten ab.
Ösendraht
Gerader Draht mit geformter Öse für den vorgesehenen Deckenanschluss und ein passendes Abhängerteil.
