Schnellbauschrauben für Gipskarton: Gewinde bzw. Spitze, Länge und Verpackung passend zu Unterkonstruktion und Beplankung wählen.
Gipskarton mit TN/TB Schnellbauschrauben
17 Ausführungen · Symbolabbildung
CD-Deckenprofile, auf die die Platten geschraubt werden.
9 Ausführungen · Symbolabbildung
Randprofil der Deckenunterkonstruktion.
2 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
11 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
2 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
3 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
3 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
2 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
8 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
2 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
2 Ausführungen · Symbolabbildung
Abhänge- und Verbindungszubehör laut Systemunterlage.
3 Ausführungen · Symbolabbildung
Zum Prüfen der planen Flucht der Profile und Fugenverlauf vor und nach der Montage.
3 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Schnellbauschrauben. Detaillierte Informationen finden Sie in den Abschnitten.
Schnellbauschrauben sind phosphatierte Trockenbau-Schrauben mit Trompetenkopf zur Befestigung von Gipsplatten auf geeigneten Unterkonstruktionen. Diese markenneutrale Familie führt die Auswahl in drei Schritten: Schraubentyp, Länge, Verpackung. Schraubentyp nach Untergrund: Feingewinde TN für übliche Metallprofile im Trockenbau, Grobgewinde TN für Holzunterkonstruktionen, Bohrspitze TB wenn die Schraube in dafür geeignetes Stahlblech einbohren soll.
Konkrete Blechdickenbereiche sind hersteller- und systemabhängig und stehen im Datenblatt — nicht pauschal von einer Marke auf alle übertragen. Länge nach Aufbau: maßgeblich sind Plattendicke, Anzahl der Beplankungslagen und die Systemvorgabe. Im Sortiment liegen je nach Typ belegte Längen von 25 mm bis 90 mm; nicht jeder Typ hat jede Länge.
Stückzahlen und Schraubenabstände gehören in die Systemunterlage bzw. den Mengen-Ratgeber, nicht in eine allgemeine Faustregel ohne Beleg. Verpackung: Lose Packungen passen zu Trockenbauschraubern mit Bit und Tiefenanschlag. Gegurtete Varianten sind für Magazinverarbeitung gedacht — im Katalog über die Ausführung „Profi-Set mit Magazinvorsatz“ beim Trockenbau-Akkuschrauber, nicht über einen eigenen Magazinschrauber-Artikel.
Grenzen: Für Gipsfaserplatten gelten oft eigene Schrauben und Systeme (z. B. Hi-Lo); Schnellbauschrauben nicht pauschal gleichsetzen. Die Produktklasse mechanischer Verbindungselemente für Gipskartonsysteme bezieht sich auf DIN EN 14566; die Konformität einzelner Artikel folgt der Leistungserklärung. Konditionen, Lager und Liefertermine ergeben sich erst aus dem regionalen Händlerangebot — die Anfrage bleibt unverbindlich.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Profilstärke, Holzuntergrund und Lagenzahl prüfen; gegurtete Ausführungen benötigen ein kompatibles Magazin. Für Gipsfaser die gesonderte Systemfreigabe beachten.
Schnellbauschrauben für Gipskarton: Gewinde bzw. Spitze, Länge und Verpackung passend zu Unterkonstruktion und Beplankung wählen.
Feingewinde TN wählen, danach die benötigte Länge nach Beplankung bestimmen
Feingewinde ist für dünne Metallprofile die typische Trockenbauauswahl.
Profilstärke und Beplankungslagen nach Systemvorgabe prüfen.
Grobgewinde TN wählen
Grobgewinde bietet besseren Halt in Holz als Feingewinde.
Bei Abhängern und Lattenverbindungen ausreichende Schraubenlänge beachten.

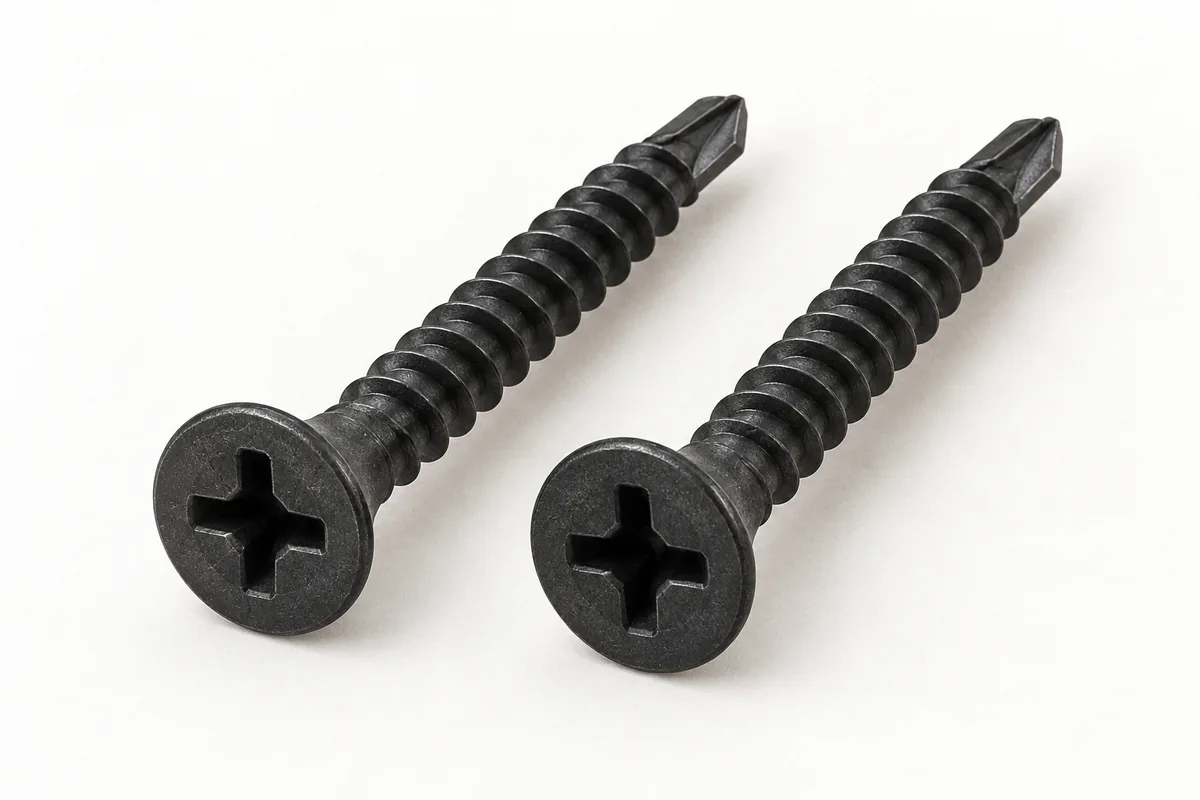

Bohrspitze TB wählen
Die Bohrspitze bohrt in stärkeres Blech ohne Vorbohren.
Maximale Blechdicke aus
Gegurtete Variante prüfen
Magazinschrauben sparen Zeit bei gleichförmiger Serienverschraubung.
Nur verwenden, wenn Schraubgerät, Gurt, Länge und Schraubentyp kompatibel sind.
Die Auswahl Schraubentyp bestimmt Einsatz, Logistik oder Kompatibilität im System.
Die Auswahl Länge bestimmt Einsatz, Logistik oder Kompatibilität im System.
Die Auswahl Verpackung bestimmt Einsatz, Logistik oder Kompatibilität im System.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Für übliche Trockenbau-Metallprofile wird typischerweise Feingewinde TN geprüft. Bei Stahlblech im herstellerseitig genannten Dickenbereich ist oft Bohrspitze TB die passende Wahl. Konkrete mm-Grenzen (z.
B. Knauf: Feingewinde bis ca. 0,7 mm Blech, TB 0,7–2,25 mm) sind hersteller- und systemabhängig — Datenblatt/Systemvorgabe prüfen.
Grobgewinde TN ist für Holzunterkonstruktionen gedacht. Das gröbere Gewinde greift in Holz typischerweise besser als ein Feingewinde für Metallprofile.
TB-Schrauben haben eine Bohrspitze für Stahlblech-Unterkonstruktionen. Der zulässige Blechdickenbereich steht im Datenblatt (z. B. 0,7–2,25 mm) und ist nicht universell für alle Marken.
Lose Schrauben passen zu normalen Trockenbauschraubern mit Bit und Tiefenanschlag. Gegurtete Schrauben gehören zu Magazinverarbeitung — im Katalog über die Ausführung Profi-Set mit Magazinvorsatz bei trockenbau-akkuschrauber-18v, nicht über einen eigenen Magazinschrauber-Artikel.
Die Länge richtet sich nach Plattendicke, Anzahl der Beplankungslagen und Unterkonstruktion. 25 mm ist oft ein Ausgangspunkt für einfache einlagige Beplankung; längere Schrauben für dickere oder mehrlagige Aufbauten. Stückzahl und Abstände nach Systemvorgabe bzw. Mengen-Ratgeber.
Nur nach System- und Herstellervorgabe. Für Gipsfaser gibt es eigene Schraubenfamilien (z. B. gipsfaser-schrauben / gipsfaser-schraube-hilo).
Nicht pauschal mit Gipskarton-Schnellbauschrauben gleichsetzen.
DIN 18181 nennt für die Decklage an Wänden Schraubabstände bis 25 cm, an Decken bis 17 cm. Eine Wandplatte 2000 × 1250 mm auf drei Ständern braucht damit grob 27 Schrauben, an der Decke deutlich mehr. Bei mehrlagiger Beplankung gelten für die unteren Lagen größere Abstände.
In Metallprofilen soll die Schraube mindestens 10 mm durch das Blech greifen, in Holz etwa das Fünffache des Schraubendurchmessers. Daraus ergibt sich die Länge: Plattendicke plus Eindringtiefe.
Antworten zur Auswahl und wichtige Fachbegriffe
Schnellbauschraube mit Feingewinde für geeignete Metallunterkonstruktionen.
Schnellbauschraube mit Grobgewinde für geeignete Holzunterkonstruktionen.
Schnellbauschraube mit Bohrspitze für dafür geeignete stärkere Metallprofile.
Kopfform, die die Plattenoberfläche beim Versenken möglichst wenig beschädigt.
