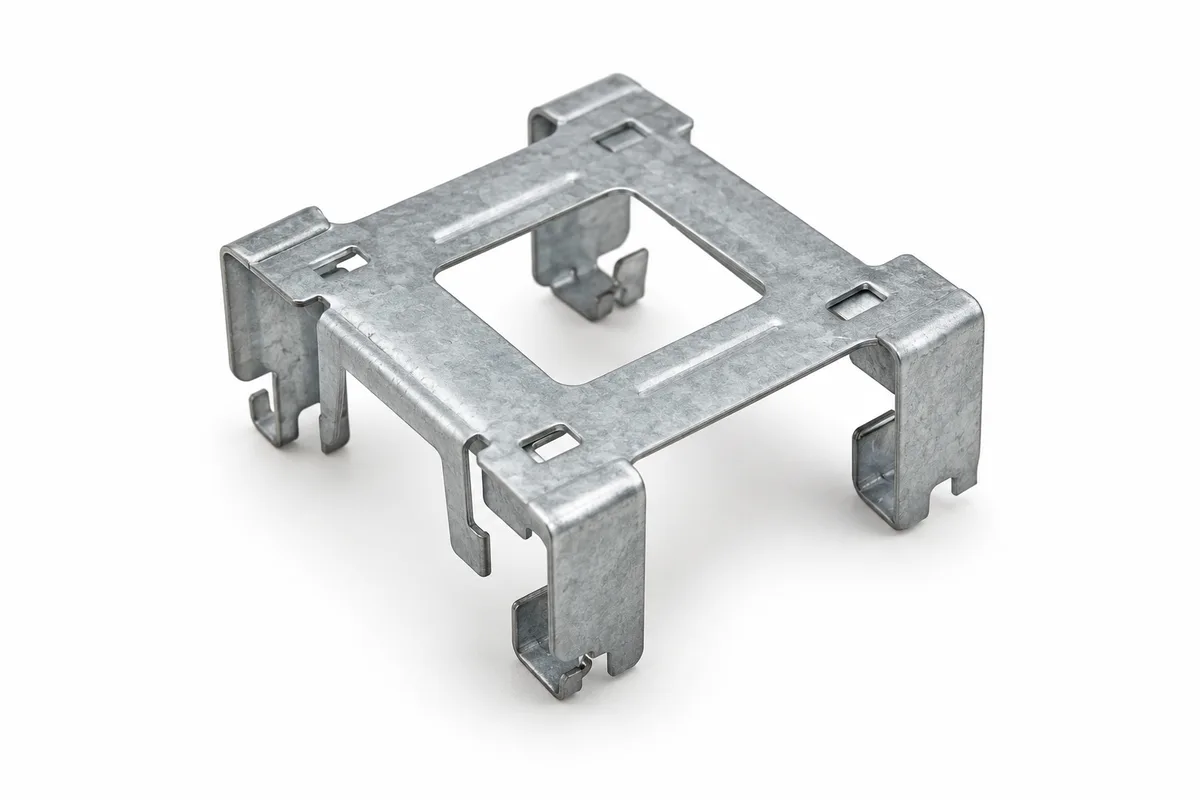

Kreuzverbinder für CD 60/27 Standard verzinkt
Kreuzverbinder koppeln sich kreuzende CD 60/27-Profile in einer dafür vorgesehenen zweilagigen Unterkonstruktion.

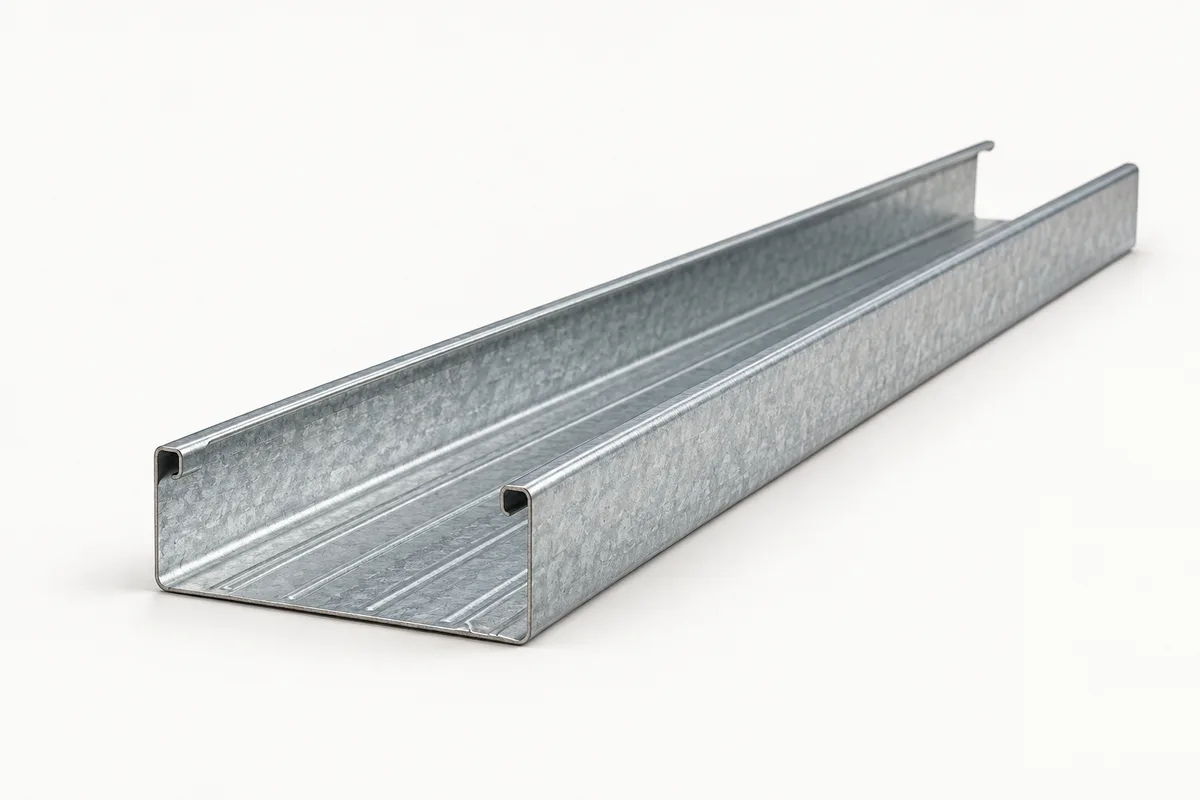

Tragprofil, das abgehängt bzw. verbunden wird.
9 Ausführungen · Symbolabbildung

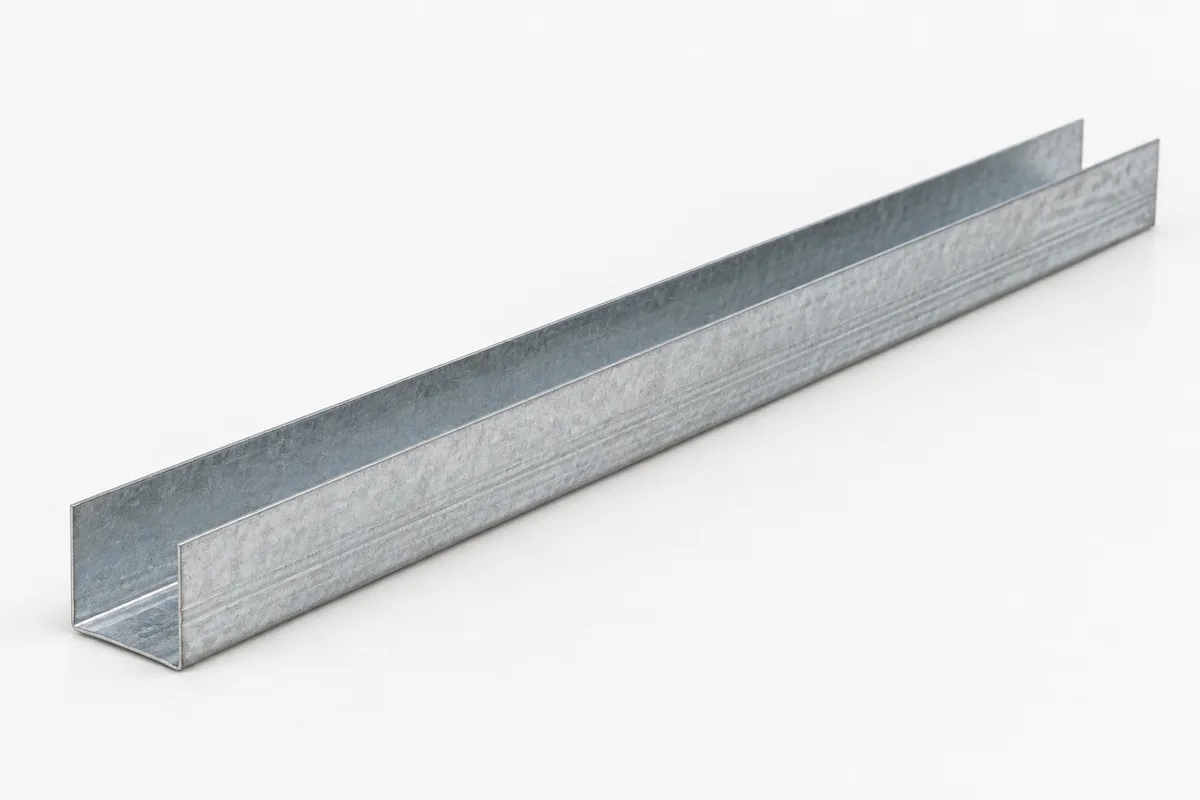

Randprofil der Unterdecke.
2 Ausführungen · Symbolabbildung

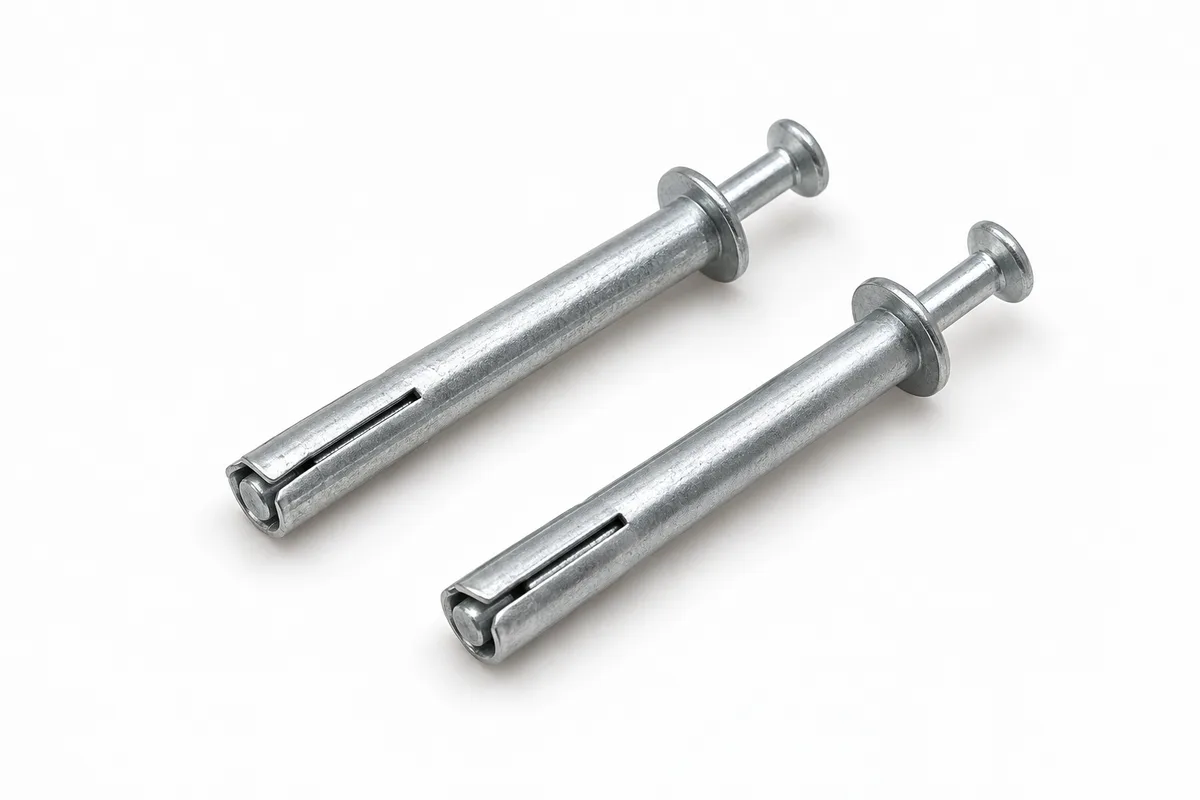

Befestigung von Abhängern an Beton.
3 Ausführungen · Symbolabbildung

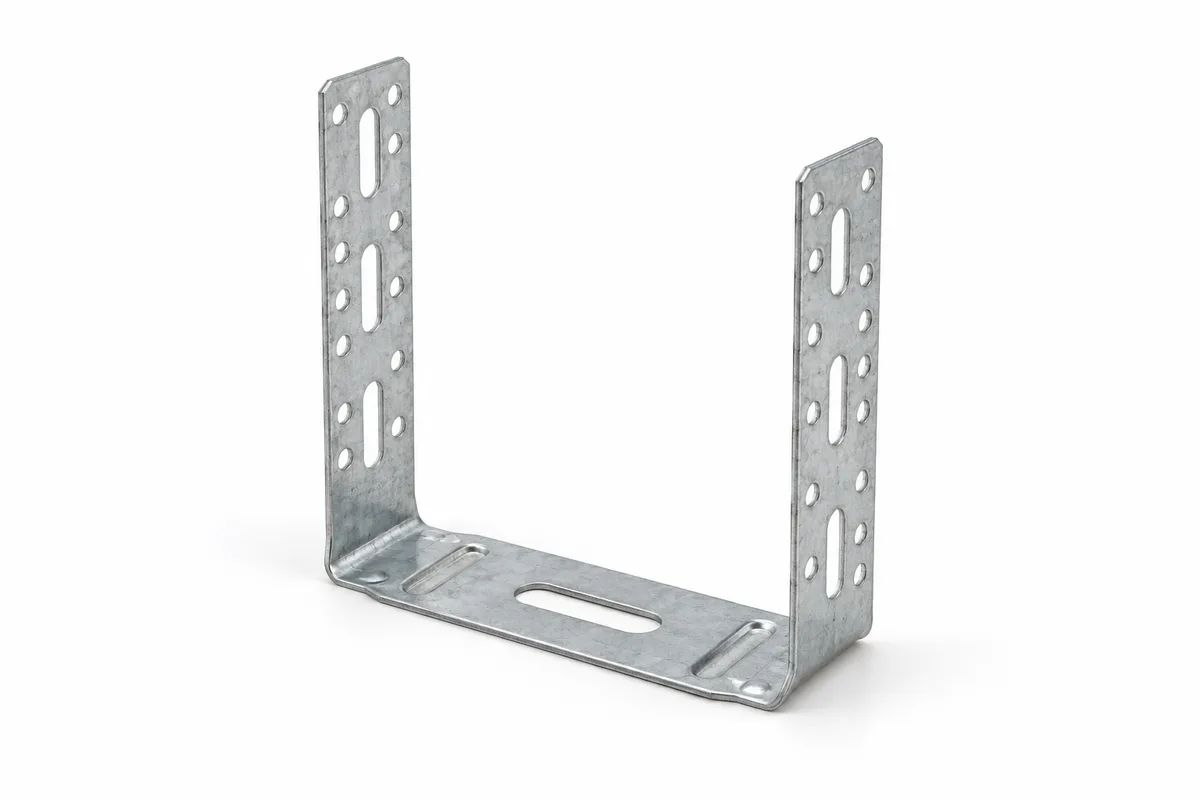

Direkte Abhängung für geringe Höhen.
11 Ausführungen · Symbolabbildung

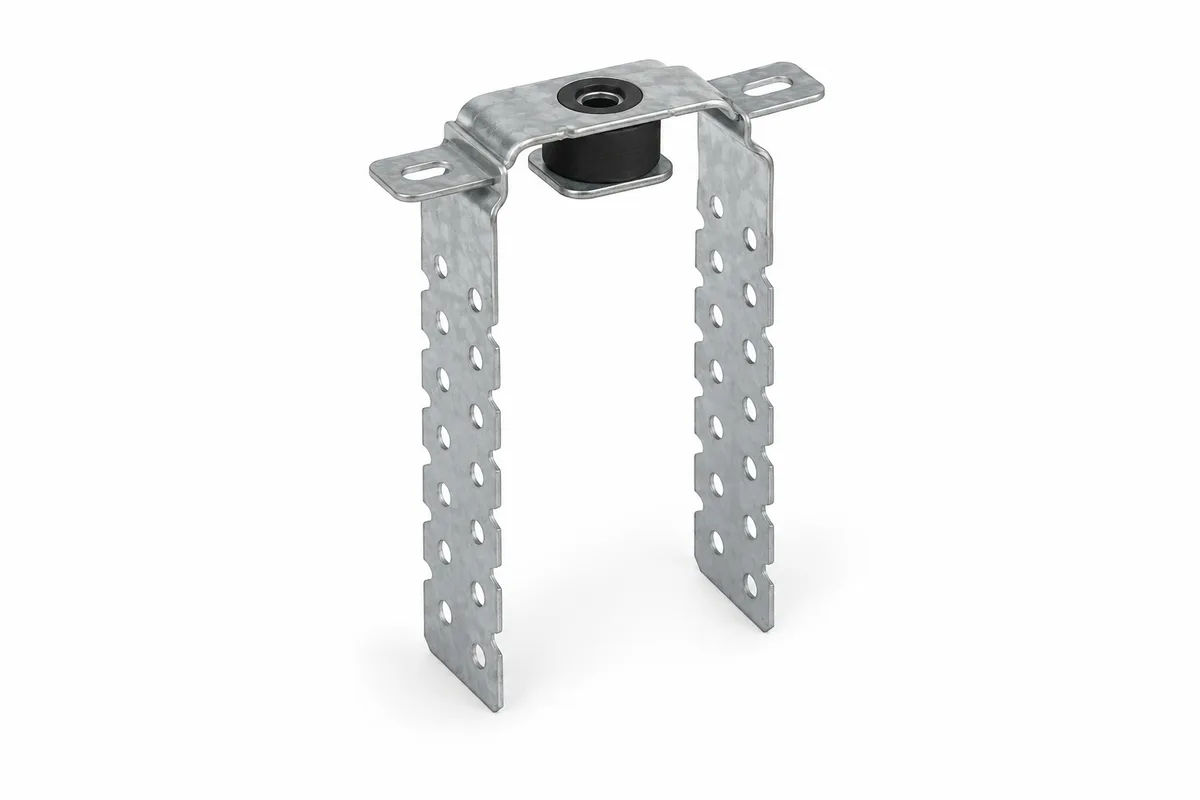

Abhängung mit Körperschallentkopplung.
2 Ausführungen · Symbolabbildung

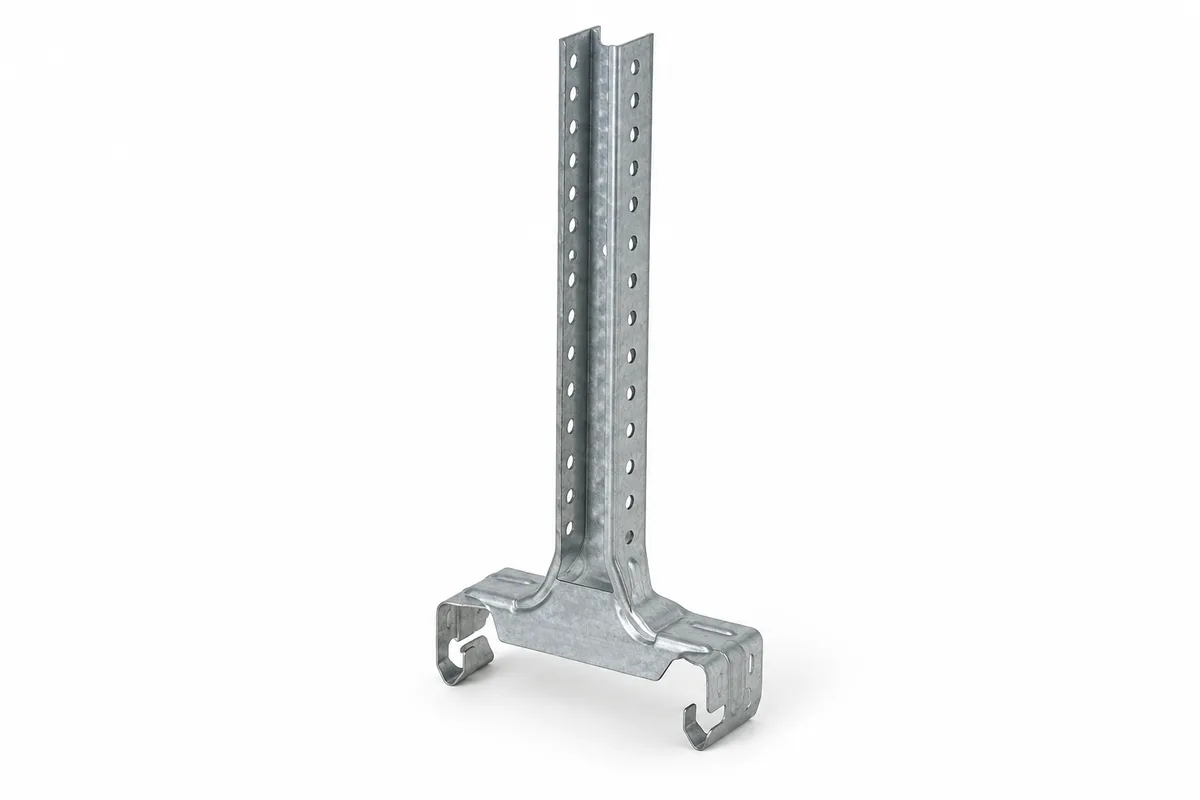

Unterteil der Noniusabhängung.
3 Ausführungen · Symbolabbildung

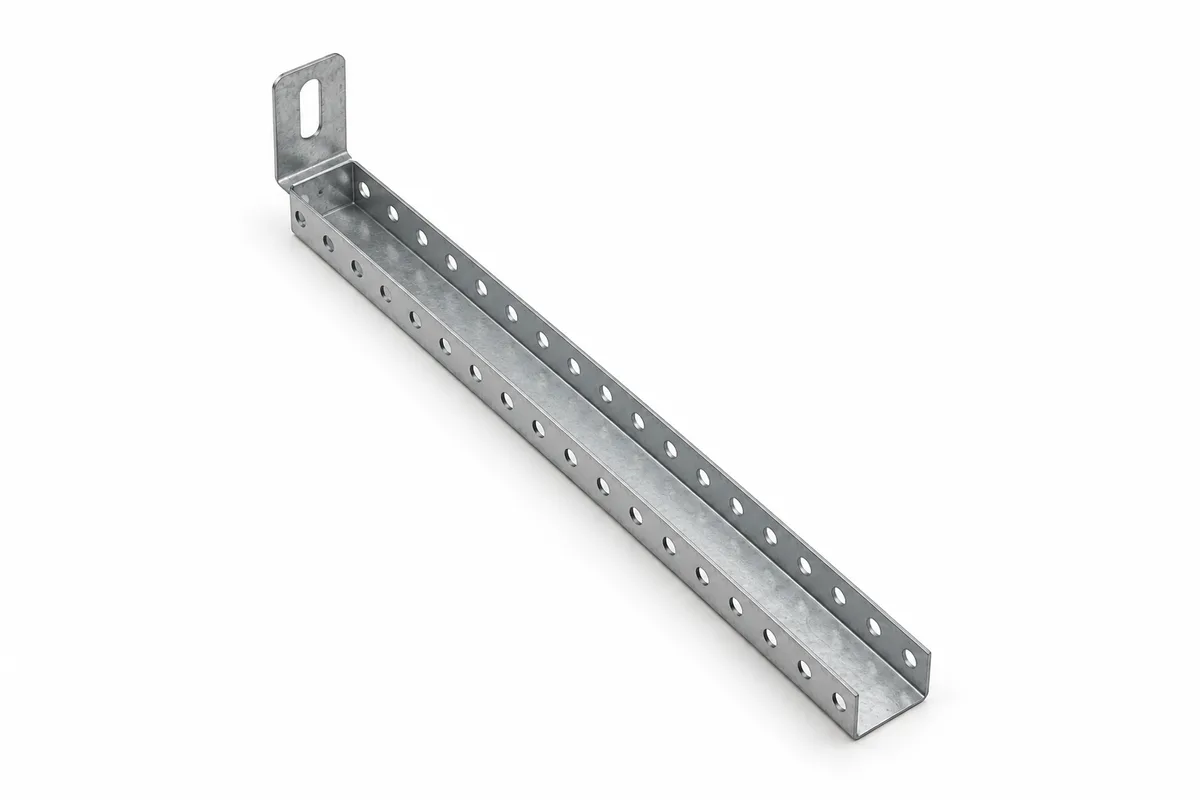

Oberteil der Noniusabhängung.
3 Ausführungen · Symbolabbildung

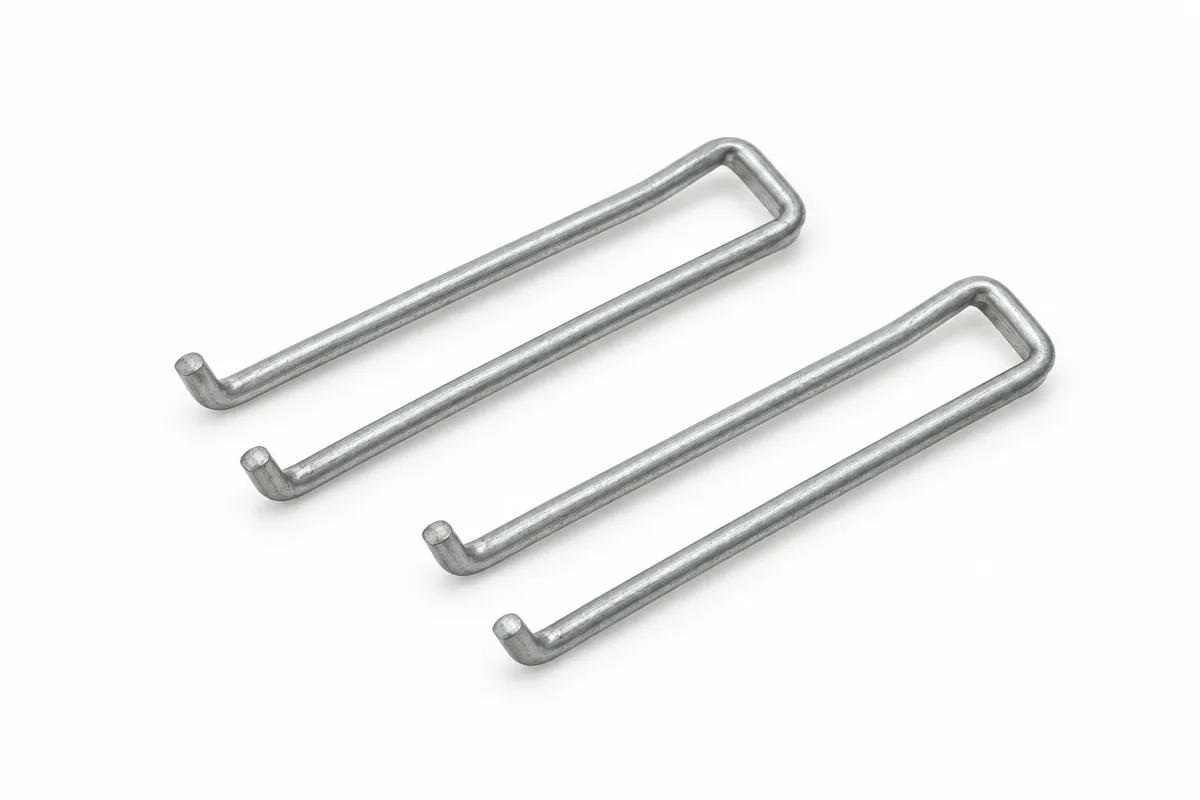

Sicherung für Nonius Ober- und Unterteil.
2 Ausführungen · Symbolabbildung

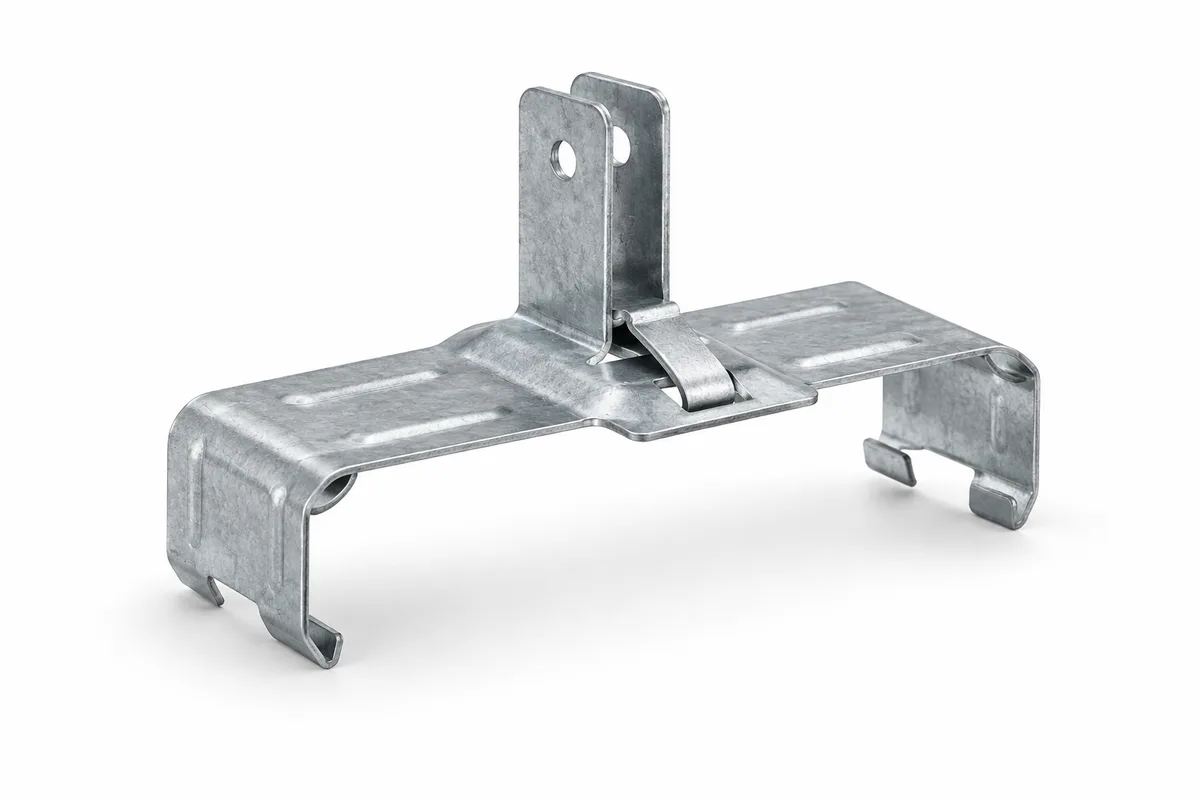

Drahtabhängung mit Schnellabhänger.
8 Ausführungen · Symbolabbildung

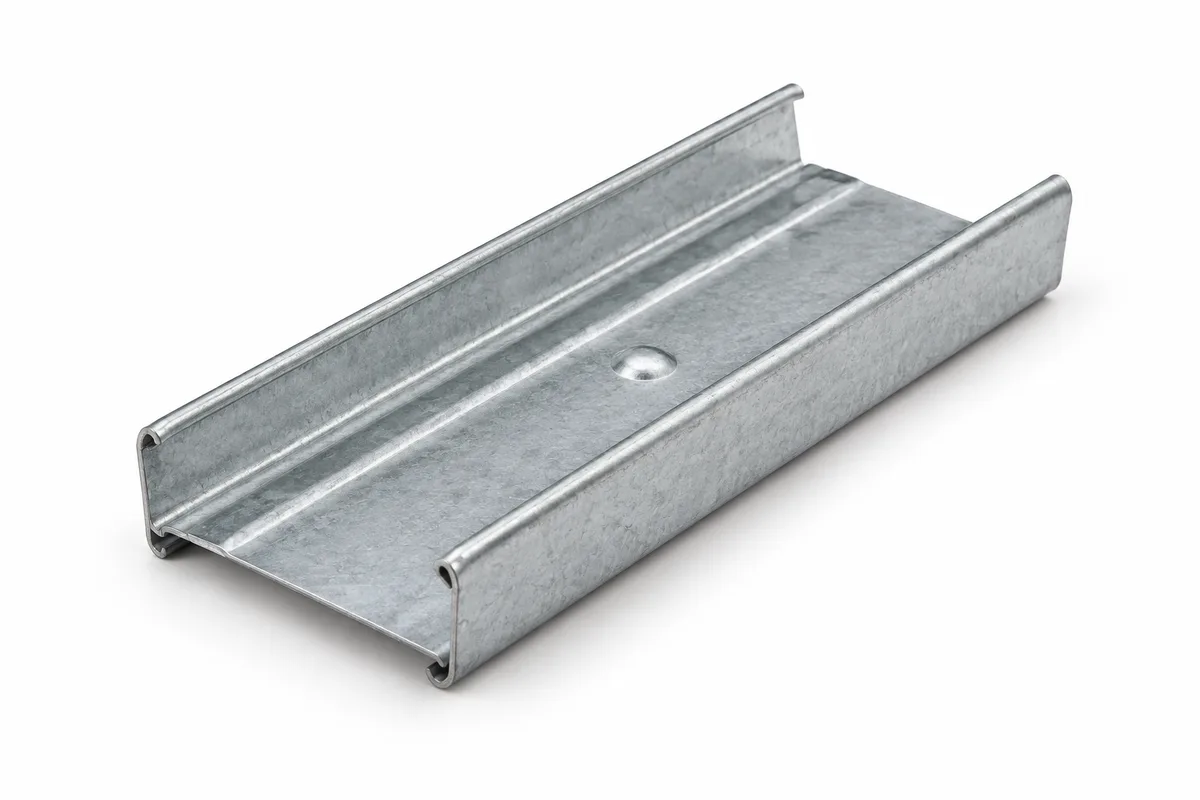

Stoß von CD-Profilen.
2 Ausführungen · Symbolabbildung
Beplankung der Unterdecke.
17 Ausführungen · Symbolabbildung
Befestigung der Platten an den CD-Profilen.
26 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Kreuzverbinder für CD 60/27. Detaillierte Informationen finden Sie in den Abschnitten.
Kreuzverbinder verbinden sich kreuzende CD 60/27-Profile in zweilagigen Unterkonstruktionen. Drei Hersteller führen sie. Verzinkt ist im Hauptsortiment, C3 auf Anfrage.
Anordnung und Anzahl laut Systemunterlage des Herstellers.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Grund- und Tragprofilraster sowie Lastklasse nach System planen. Kreuzverbinder sind kein Ersatz für Längs- oder niveaugleiche Verbinder.
Kreuzverbinder koppeln sich kreuzende CD 60/27-Profile in einer dafür vorgesehenen zweilagigen Unterkonstruktion.
Standard für trockene Innenräume; C3/C5 nur mit passend geschützten Profilen und Schrauben.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Ein Verbinder für die Kreuzung von Grund- und Tragprofil CD 60/27 in zweilagigen Unterkonstruktionen.
Verzinkt im Hauptsortiment, C3 auf Anfrage. Ein Hersteller führt zusätzlich eine flache Bauform.
Bei zweilagigen CD-Unterkonstruktionen laut Systemunterlage.
Der Kreuzverbinder verbindet sich kreuzende Profile; der Längsverbinder verlängert ein Profil in Längsrichtung.
Je Kreuzungspunkt von Grund- und Tragprofil einen, laut Systemunterlage.
Nur auf CD 60/27. Für andere Profile führen Hersteller eigene Verbinder.
Hersteller geben eine Tragfähigkeitsklasse nur für ihr eigenes Produkt im eigenen System an (EN 13964 bzw. DIN 18168-2). Werte dürfen nicht auf andere Fabrikate oder Systeme übertragen werden; maßgeblich sind Systemdokumentation und Angebot.
Abhänger und Verbinder für Unterdecken werden nach EN 13964 erklärt (CE/Leistungserklärung); Hersteller nennen zusätzlich DIN 18168-2.
Feuerwiderstand gilt nur für ein geprüftes Gesamtsystem aus Unterkonstruktion, Beplankung und Befestigung – nie für ein Einzelteil. Angaben stehen in der Systemunterlage.
Höhere Korrosionsschutzklassen sind für feuchte oder korrosive Bereiche gedacht. Dann müssen auch Profile und Schrauben passend geschützt sein; die Einstufung nennt der Hersteller.
Ausführung und Menge wählen und regional anfragen. Fabrikat, Packung und Leistungserklärung bestätigt das Angebot.
