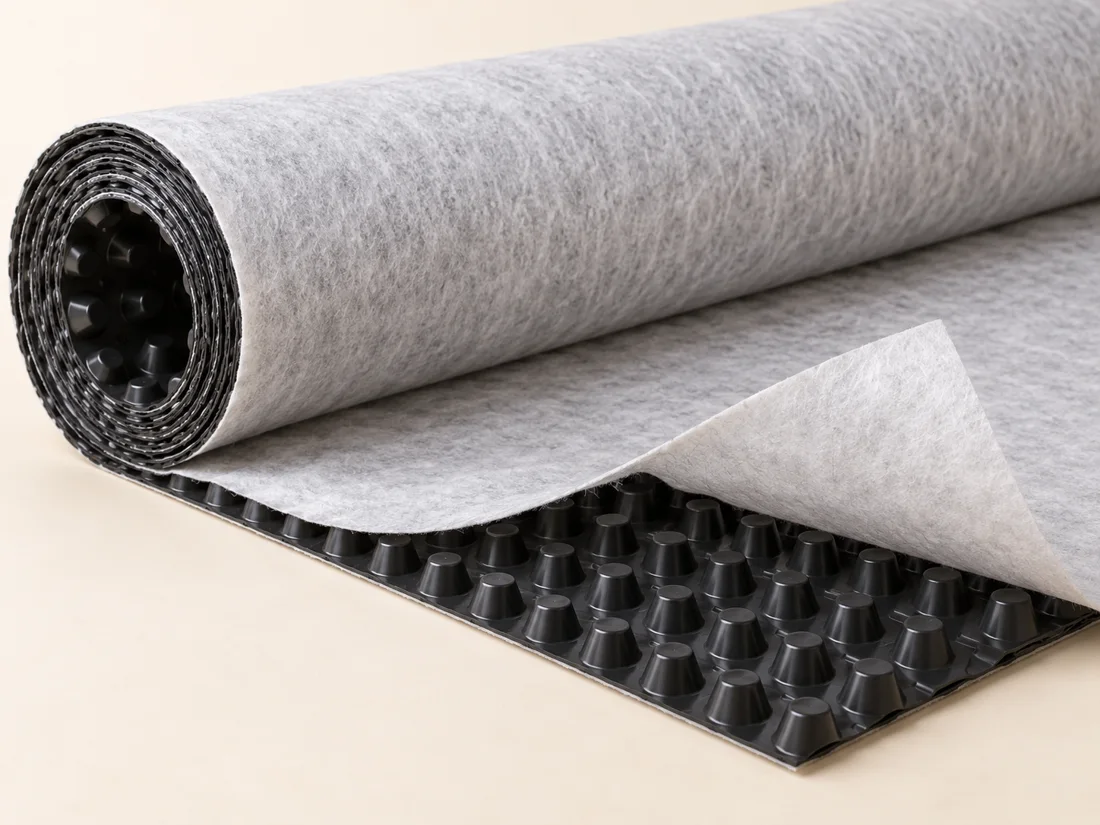

Drän- und Schutzbahn mit Filtervlies und optionaler Gleitlage
KI-generierte Symbolabbildung

Drän- und Schutzbahn mit Filtervlies und optionaler Gleitlage

Mit Filtervlies · 2,00 × 20 m (40 m²) brutto

Drän- und Schutzbahnen kombinieren eine profilierte Kunststoffbahn mit Filtervlies und je nach Ausführung einer zusätzlichen Gleitlage.

Bahnaufbau wählen Mit Filtervlies
Bahnaufbau
Rollenmaß (Breite × Länge) wählen 2,00 × 20 m (40 m²)
Rollenmaß (Breite × Länge)
Technische Details zur Ausführung

Menge wählen

Rolle
1 RolleDrän- und Schutzbahn mit Filtervlies – 2 × 20 m40 m² Bruttofläche

Passendes Zubehör

2 Produkte
Nageldübel
Befestigung außerhalb der Abdichtung

Nur bei dafür geeignetem Untergrund und mechanischer Kopfbefestigung außerhalb der wirksamen Abdichtung. Passende Befestigungsknöpfe oder Montagescheiben gesondert vorsehen.

Material:Nylonhülse und verzinkte Nagelschraube
Kostenlos anfragen

4 Ausführungen · Symbolabbildung

Cuttermesser
Werkzeug

Für den sicheren Zuschnitt von Kunststoffbahn und gegebenenfalls Vlies; geeignete Unterlage verwenden.

Material:Zinkgehäuse; SK5-Klinge
Kostenlos anfragen

1 Ausführung · Symbolabbildung

Produkt & technische Daten

Ausführung, Eigenschaften und Normen im Überblick

Technische Angaben

Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Drän- und Schutzbahn mit Filtervlies und optionaler Gleitlage. Detaillierte Informationen finden Sie in den Abschnitten.

Funktion
Schutz- und Dränlage innerhalb eines geeigneten Gesamtsystems
Flächenangabe
Bruttofläche der Rolle; Überlappungen und Zuschnitt berücksichtigen
Einbaurichtung
Anwendungsbezogen anhand des konkreten Bahndetails festlegen
Bahnaufbau
Mit Filtervlies
Rollenmaß (Breite × Länge)
2,00 × 20 m (40 m²)
Material
HDPE mit PP-Filtervlies
Breite
2.000 mm
Rollenlänge (m)
20
Fläche je Rolle (m²)
40
Anfrageeinheit
Rolle
Alle 4 Abschnitte anzeigen →

Produktbeschreibung

Drän- und Schutzbahnen kombinieren eine profilierte Kunststoffbahn mit Filtervlies und je nach Ausführung einer zusätzlichen Gleitlage. Wähle den Aufbau passend zu Abdichtung, Untergrund, Belastung und geplanter Wasserableitung. Filtervlies kann den Eintritt von Bodenpartikeln begrenzen; seine Eignung hängt vom Filteraufbau ab.

Vollständige Produktbeschreibung

Eine Gleitlage reduziert die Übertragung von Bewegungen, ist jedoch allein kein Nachweis ausreichender Lastverteilung oder der Eignung auf einer bestimmten Abdichtung.

  • Rollenfläche ausdrücklich als Bruttofläche
  • Rollenbedarf aus Geometrie und geplanten Überlappungen
  • Einbau und Anschlüsse passend zum Aufbau prüfen

Material und Eigenschaften

Funktion
Schutz- und Dränlage innerhalb eines geeigneten Gesamtsystems
Flächenangabe
Bruttofläche der Rolle; Überlappungen und Zuschnitt berücksichtigen
Einbaurichtung
Anwendungsbezogen anhand des konkreten Bahndetails festlegen

Gewählte Ausführung

Aufbau
Mit Filtervlies
Material
HDPE mit PP-Filtervlies
Breite
2.000 mm
Rollenlänge (m)
20
Fläche je Rolle (m²)
40

Normen und Nachweise

Bemessungsnorm
Bauwerksabdichtung und Schutzlagen nach dem geplanten Aufbau, insbesondere DIN 18533; Dränsystem gegebenenfalls nach DIN 4095
Technische Nachweise
Montageunterlagen und erforderliche Leistungsnachweise der konkreten Ausführung zuordnen. Die redaktionelle Checkliste ist kein Produktnachweis.
Systemanforderungen
Keine allgemeine CE-, Druckbelastungs-, Wurzelfestigkeits- oder Sauberkeitsschicht-Freigabe aus der Produktart ableiten.

Einsatz & Auswahlhilfe

Eignung prüfen, Bedarf planen und Ausführungen einordnen

Anwendungen und Zielgruppen

  • Flächige Wasserableitung innerhalb einer dafür geplanten Dränanlage
  • Schutzaufbau mit zugeordneter Eignung für die vorgesehene Abdichtung

Welche Ausführung passt zum Vorhaben?

Die gewünschte Funktion vor der Bahnauswahl festlegen.

Verarbeitung & Sicherheit

Verarbeitung planen, Hinweise beachten und Material richtig lagern

Planung und Verarbeitung

Schutz- und Dränlagen gezielt planen

  1. Aufbau klären – Untergrund, Abdichtung, vorgesehene Schutzfunktion und gegebenenfalls Dränkonzept festlegen. Einen Einsatz unter Bodenplatten nur mit zugeordnetem Eignungsnachweis vorsehen.
  2. Bahn und Anschlussdetails auswählen – Rollenbreite nach Schutzhöhe einschließlich Anschlüssen wählen. Bahnausrichtung, Überlappungen, Ecken, Durchdringungen und oberen Abschluss aus dem Einbaudetail übernehmen.
  3. Untergrund kontrollieren – Abdichtung auf ausreichende Durchtrocknung und Unversehrtheit prüfen. Schädliche Punktlasten und die Übertragung von Bewegungen durch geeignete Schutzmaßnahmen vermeiden.
  4. Bahn verlegen und oben abschließen – Ohne schädliche Spannung verlegen. Vorgesehene Befestigung außerhalb der wirksamen Abdichtung ausführen. Mit passendem Abschlussprofil und Anschlussdetails gegen hinterfallendes Erdreich schützen.
  5. Dränanschluss und Verfüllung kontrollieren – Bei geplanter Dränung Filterlage, Wasserableitung und unteren Anschluss prüfen. Geeignetes Verfüllmaterial verwenden, lagenweise sorgfältig verfüllen und die Schutzlage nicht beschädigen.

Werkzeuge und Hilfsmittel

  • Geeignetes Cuttermesser
  • Maßband, Richtlatte und Markierhilfe
  • Schutzhandschuhe

Wichtige Hinweise

  • Keine mechanische Befestigung durch die wirksame Abdichtung ausführen.
  • Eine Filterlage allein ist keine vollständige Dränanlage.
  • Druckkennwerte, Einbautiefe und Dauerbelastung nur anhand zugeordneter Nachweise beurteilen.

Sicherheit, Lagerung und Entsorgung

Hinweis
Abdichtung nicht durch Befestigungen oder schädliche Punktlasten beschädigen. Beim Schneiden geeignete Handschuhe tragen.
Zuschnitt
Mit geeignetem Messer auf sicherer Unterlage zuschneiden; Vlies und gegebenenfalls Gleitlage sauber mitführen.
Lagerung
Standsicher und vor Sonne, UV-Strahlung und schädlichen Temperaturen geschützt lagern. Zulässige Lager- und Verarbeitungstemperaturen konkret zuordnen.
Entsorgung
Saubere Kunststoffreste nach den örtlichen Vorgaben getrennt verwerten; Verbundmaterial und verschmutzte Reste gesondert beurteilen.

Lieferung und Verpackung

Bestellmenge
Ganze Rollen mit eindeutiger Breite und Länge angeben. Bruttofläche ist keine zugesicherte Nettoabdeckung.
Gewicht und Transport
Rollengewicht und Packmaß vor der Anlieferung abstimmen. Aus einem unsicheren Flächengewicht wird kein verbindliches Transportgewicht berechnet.
Lieferung und Lagerung
Rollen standsicher lagern, gegen Beschädigung schützen und Zufahrt sowie Entladung passend zu Menge und Packmaß planen.

Häufige Fehler vermeiden

  • Brutto-Rollenfläche als fertige Nettoabdeckung behandeln
  • Pauschalen Flächenzuschlag statt eines Verlegeplans verwenden
  • Noppenrichtung allein aus der Lagenanzahl ableiten
  • Druckwert als allgemeine Dauerlast oder Einbautiefe verstehen

Unterlagen

Unterlagen

Häufige Fragen

Antworten zur Auswahl und wichtige Fachbegriffe

Häufige Fragen

Ersetzt die Noppenbahn meine Kellerabdichtung?

Eine als Schutz- oder Dränlage eingesetzte Noppenbahn ersetzt nicht die erforderliche Bauwerksabdichtung. Wähle zuerst den Abdichtungsaufbau und anschließend eine dafür geeignete Schutzlage.

Welche Seite zeigt zur Wand?

Das hängt von Bahnaufbau und Anwendung ab. Bei vielen Dränbahnen liegt die Filterseite zum Erdreich. Verbindlich ist das vorgesehene Einbaudetail der konkret gewählten Bahn; eine allgemeine Noppenrichtung für alle Produkte gibt es hier nicht.

Welche Bahn eignet sich auf Bitumendickbeschichtung?

Eine Schutzlage muss für den konkreten, ausreichend durchgetrockneten Abdichtungsaufbau geeignet sein. Unkaschierte Noppen nicht ohne geeigneten Schutz direkt auf druckempfindliche Abdichtungen setzen. Auch eine zusätzliche Gleitlage oder eine bestimmte Komponentenanzahl allein beweist die Eignung nicht.

Wie viele Rollen brauche ich?

Wähle ein Rollenmaß und gib die Maße einer Wand oder Rechteckfläche sowie die geplanten Überlappungen ein. Der Rechner erstellt einen nachvollziehbaren parallelen Streifenplan mit ganzen Rollen. Ecken und Durchdringungen sind gesondert zu planen.

Die Rollenfläche ist immer Bruttofläche.

Kann jede einlagige Noppenbahn Magerbeton unter der Bodenplatte ersetzen?

Nein. Dieser Einsatz muss für die konkrete Bahn und den vorgesehenen Aufbau nachgewiesen und geplant sein. Druckwert und Flächengewicht allein ergeben keine Freigabe.

Tragfähigkeit des Planums, Bewehrungsabstandhalter und Betondeckung bleiben gesondert zu prüfen.

Reicht Filtervlies für eine funktionierende Dränung?

Nein. Wasserableitung, Filterstabilität, Belastung und zulässiger Ablauf gehören zum geplanten Dränsystem. Eine Dränbahn ersetzt weder die Abdichtung noch eine erforderliche Dränleitung.

Sind Druckwerte eine zulässige Dauerbelastung?

Ein Druckkennwert ist nur zusammen mit Prüfverfahren, Verformung und gegebenenfalls Langzeitverhalten aussagekräftig. Er darf nicht ohne Weiteres als zulässige dauerhafte Flächenlast oder Einbautiefe verstanden werden.

Begriffe erklärt

Antworten zur Auswahl und wichtige Fachbegriffe

Begriffe erklärt

Bruttofläche

Rollenbreite × Rollenlänge ohne Abzug von Überlappungen und Zuschnitt.

Filtervlies

Geotextile Filterlage; die Filtereignung muss zum angrenzenden Material passen.

Gleitlage

Zusätzliche Lage zur Verringerung der Bewegungsübertragung; keine pauschale Lastverteilungsfreigabe.

Dränung

Geplante Aufnahme und Ableitung von Wasser einschließlich Filterung und zulässigem Ablauf.
