Noppenbahn verlegen: Aufbau, Einbaurichtung und Anschlüsse

Eine einlagige Noppenbahn kann Bestandteil eines geeigneten mechanischen Schutz- oder Trennaufbaus sein. Eine Dränbahn kombiniert die profilierte Bahn mit einer Filterlage. Eine zusätzliche Gleitlage erfüllt wiederum eine eigene Aufgabe.

Die Lagenanzahl allein beweist keine Eignung für Bitumendickbeschichtungen, eine bestimmte Einbautiefe oder eine dauerhaft wirkende Last.

Eine allgemeine Einbaurichtung für sämtliche Noppenbahnen gibt es hier nicht. Bahnausführung, Untergrund und Verwendung bestimmen die Orientierung. Bei vielen Dränbahnen zeigt das Filtervlies zum Erdreich; maßgebend bleibt das konkrete Einbaudetail.

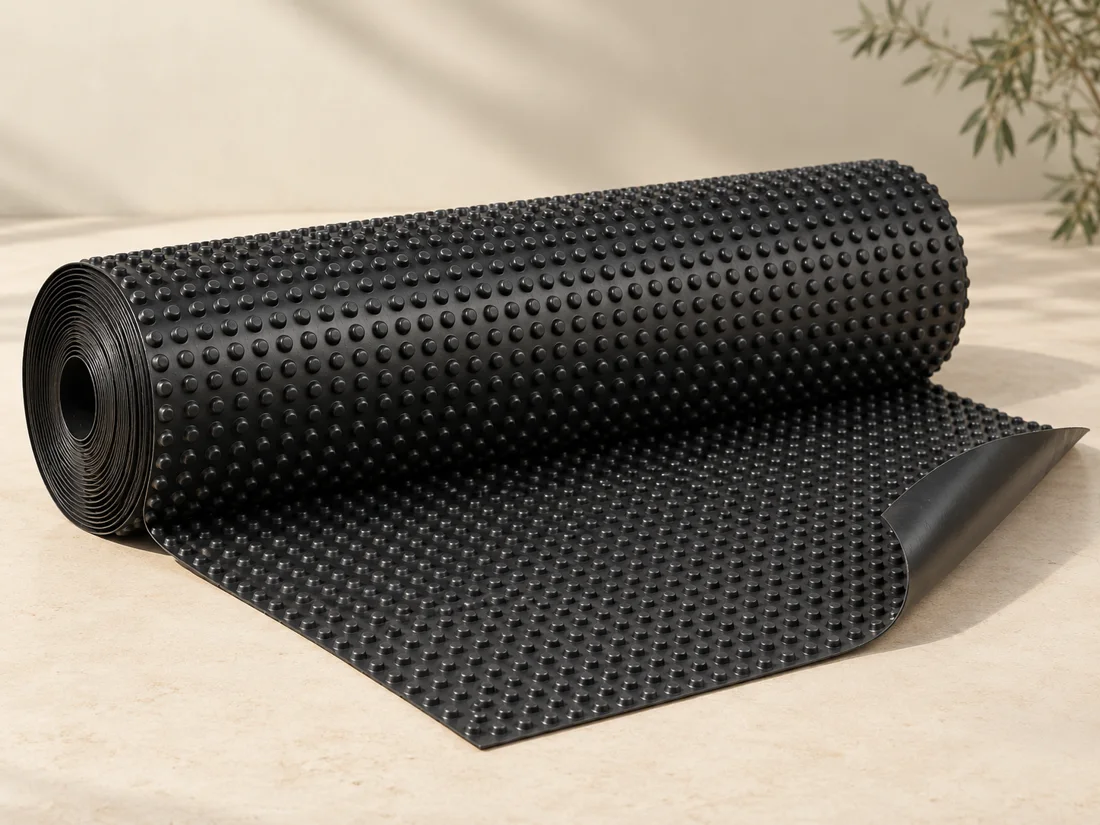

Eine Symbolabbildung erklärt den Produktaufbau und ist keine Verlegeanleitung. Bei einer Gleitlage muss auch deren Anschluss und Lage eindeutig vorgegeben sein.

Eine Schutzlage muss zum vorgesehenen, ausreichend durchgetrockneten Abdichtungsaufbau passen. Unkaschierte Noppen nicht ohne geeigneten Schutz direkt auf druckempfindliche Abdichtungen setzen.

Eine Gleitlage reduziert die Übertragung von Bewegungen. Ob die gesamte Schutzlage Druck und Punktlasten ausreichend verteilt, ist gesondert anhand der konkreten Ausführung zu prüfen.

Verhindere, dass Erdreich hinter die Bahn gelangt. Dazu gehören ein passendes Abschlussprofil sowie geeignete Eck- und Anschlussdetails. Befestigungsknöpfe oder Montagescheiben müssen zum Bahnsystem passen.

Mechanische Befestigung darf die wirksame Abdichtung nicht durchdringen oder beschädigen. Befestigungsabstände und die genaue Lage des Abschlusses aus dem vorgesehenen Detail übernehmen, statt allgemeine Zentimeterwerte auf jeden Aufbau zu übertragen.

Nicht jede einlagige HDPE-Noppenbahn ersetzt eine Sauberkeitsschicht aus Beton. Dafür sind die konkrete Bahn, der vorgesehene Aufbau, das Planum und die Belastung zu beurteilen.

Bewehrungsabstandhalter und Betondeckung bleiben Teil der Tragwerks- und Ausführungsplanung. Ein Druckkennwert oder Flächengewicht allein stellt keine Freigabe dar.
