Nageldübel
KI-generierte Symbolabbildung

Nageldübel

6 × 40 mm · Flachkopf · Einzelstück

Nageldübel mit Flachkopf und abgestimmter Nagelschraube für geeignete Durchsteckbefestigungen. Durchmesser und Länge passend zu Untergrund und Anbauteil wählen.

Dübeldurchmesser wählen 6 mm
Dübeldurchmesser
Dübellänge wählen 40 mm
Dübellänge

Menge wählen

Stk
50 StkNageldübel 6 × 40 mm mit Flachkopf

1 Stück = 1 Nylonhülse mit zugehöriger Nagelschraube. Liefergebinde siehe Angebot.

Produkt & technische Daten

Ausführung, Eigenschaften und Normen im Überblick

Technische Angaben

Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Nageldübel. Detaillierte Informationen finden Sie in den Abschnitten.

Kopfform
Flachkopf
Material
Nylonhülse und verzinkte Nagelschraube
Anschluss
Bohrloch, wirksame Verankerung und zulässige Anbauteildicke aus der Montagevorgabe der angebotenen Ausführung übernehmen
Montageart
Durchsteckmontage bei geeigneter Anwendung
Lieferumfang
Ein vollständiger Nageldübel
Dübellänge
40 mm
Dübeldurchmesser
6 mm
Anfrageeinheit
Stk
Alle 4 Abschnitte anzeigen →

Produktbeschreibung

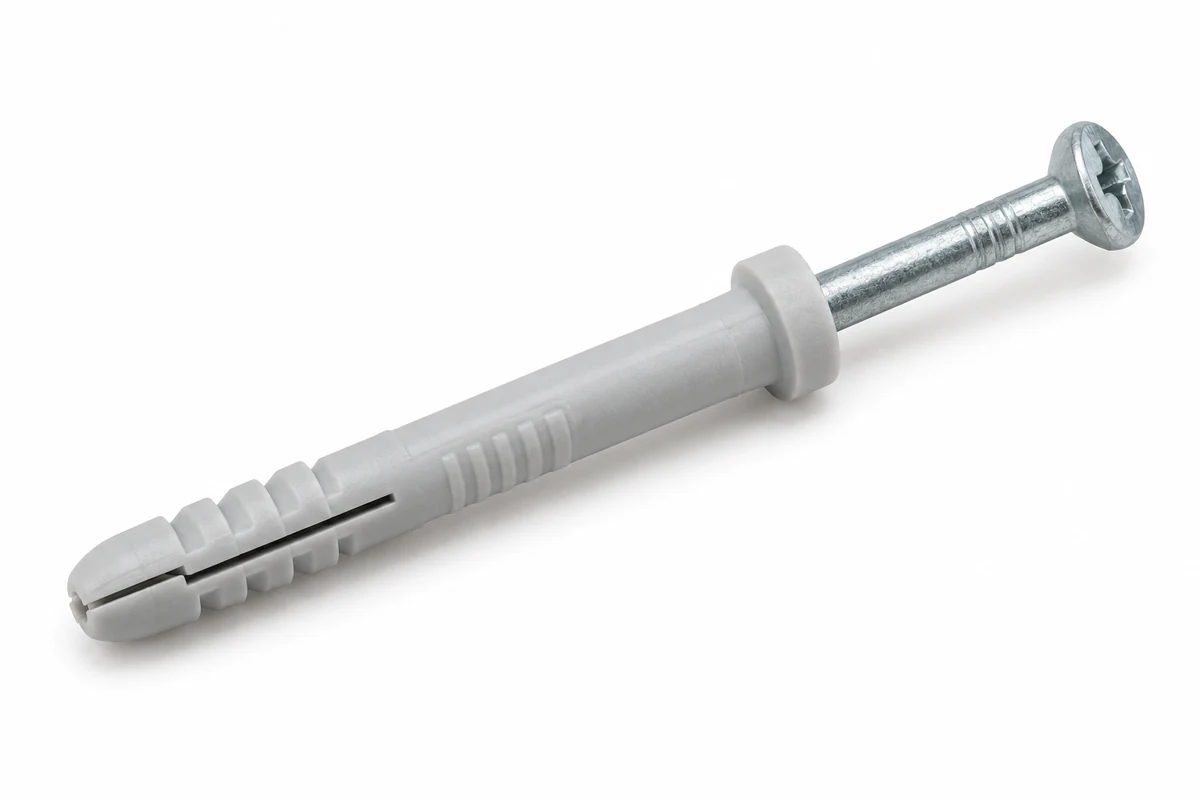

Nageldübel bestehen aus einer Nylonhülse mit Flachkopf und einer abgestimmten verzinkten Nagelschraube. Die Kombination wird bei dafür geeigneten Anwendungen durch das Anbauteil in das vorbereitete Bohrloch gesetzt und anschließend fachgerecht eingeschlagen. Die ausgewählten Abmessungen 6 × 40, 6 × 60, 8 × 60 und 8 × 80 mm bezeichnen Dübel-Nenndurchmesser und Dübellänge.

Vollständige Produktbeschreibung

Sie sind keine Angabe der wirksamen Verankerung oder zulässigen Anbauteildicke. Diese Maße, das Bohrverfahren und die Lastanforderungen müssen zur konkreten angebotenen Ausführung passen. Für Randprofilanschlüsse nur einsetzen, wenn Untergrund, Kopf-/Lochgeometrie und Anschlussdetail diese Befestigung erlauben.

Keine pauschale Eignung für Lochstein, Porenbeton, Überkopfmontage oder Brandschutzanschlüsse ableiten. Ein Stück bezeichnet eine Hülse mit zugehöriger Nagelschraube.

  • Nylonhülse mit Flachkopf und verzinkter Nagelschraube
  • Vier Abmessungen: 6 × 40, 6 × 60, 8 × 60 und 8 × 80 mm
  • Ein Stück = ein vollständiger Nageldübel
  • Untergrund und Anschluss vor Einsatz prüfen

Material und Eigenschaften

Kopfform
Flachkopf
Material
Nylonhülse (Polyamid) und Nagelschraube aus verzinktem Stahl
Anschluss
Bohrloch, wirksame Verankerung und zulässige Anbauteildicke aus der Montagevorgabe der angebotenen Ausführung übernehmen
Montageart
Durchsteckmontage bei geeigneter Anwendung
Lieferumfang
Ein vollständiger Nageldübel: Hülse und zugehörige Nagelschraube

Gewählte Ausführung

Kopfform
Flachkopf
Material
Nylonhülse und verzinkte Nagelschraube
Länge
40 mm
Lieferumfang
Ein vollständiger Nageldübel
Durchmesser (mm)
6 mm

Normen und Nachweise

Technische Nachweise
Montagevorgabe und erforderliche Eignungsnachweise der angebotenen Ausführung verwenden. Aus der Abmessung folgt keine universelle Last-, Brand- oder Überkopffreigabe.

Einsatz & Auswahlhilfe

Eignung prüfen, Bedarf planen und Ausführungen einordnen

Anwendungen und Zielgruppen

  • Geeignete Durchsteckbefestigungen an massiven Untergründen, wenn der konkrete Befestiger und das Anschlussdetail dafür geeignet sind.

Einsatzgrenzen

  • Ungeprüfte Untergründe, unbekannte Leitungsverläufe oder nichttragfähige Schichten.
  • Deckenabhängungen, Brandschutz- oder andere sicherheitsrelevante Anschlüsse ohne ausdrücklichen Nachweis.

Welche Ausführung passt zum Vorhaben?

UW-Profil auf massivem Untergrund befestigen

Befestiger anhand des Untergrunds und des Wanddetails bestimmen.

Dämmstoffdicke und Profilbreite bestimmen weder Verankerung noch Dübelabstand.

Brandschutz oder Deckenbefestigung

Den ausdrücklich nachgewiesenen Befestiger des Anschlussdetails verwenden.

Ein Kunststoff-Nageldübel darf nicht allein wegen passender Abmessungen eingesetzt werden.

Verarbeitung & Sicherheit

Verarbeitung planen, Hinweise beachten und Material richtig lagern

Planung und Verarbeitung

  1. Schritt 1 – Untergrund und Leitungsverlauf prüfen; Befestigungsbild, Anbauteildicke und Eignung des konkreten Artikels festlegen.
  2. Schritt 2 – Mit dem für Untergrund und Dübel vorgesehenen Bohrverfahren bohren und das Bohrloch entsprechend der Montageanleitung reinigen.
  3. Schritt 3 – Hülse durch das Anbauteil setzen, Nagelschraube fachgerecht einschlagen und festen Sitz prüfen. Beschädigte Befestigungen ersetzen.

Werkzeuge und Hilfsmittel

  • Passender Bohrer und vorgeschriebenes Werkzeug zur Bohrlochreinigung.
  • Hammer und bei vorgesehener Demontage ein zur Nagelschraube passender Schraubantrieb.
  • Schutzbrille und geeigneter Staubschutz.

Wichtige Hinweise

  • Keine pauschale Tragfähigkeit, Brandschutzeignung oder Zulässigkeit über Kopf aus dem Begriff Nageldübel ableiten.
  • Nicht in unbekannte Leitungen oder unzureichend tragfähige Schichten bohren. Schutzbrille und geeigneten Staubschutz verwenden.

Sicherheit, Lagerung und Entsorgung

Montage
Untergrund und Leitungsverlauf prüfen. Vorgesehenes Bohr- und Setzverfahren einhalten; schadhafte Befestiger ersetzen.
Lagerung
Trocken, vor Beschädigung und unzulässiger Alterung geschützt lagern; Vorgaben der angebotenen Ausführung beachten.
Handhabung
Schutzbrille und geeigneten Staubschutz bei Bohrarbeiten verwenden.

Lieferung und Verpackung

Anfrageeinheit
Einzelstücke einschließlich abgestimmter Hülse und Nagelschraube.
Liefergebinde
Tatsächlichen Packungsinhalt, Mindestabnahme und mögliche Teilmengen im Händlerangebot ausweisen. Der Startwert 50 ist keine Packungsgröße.

Häufige Fehler vermeiden

  • Dübellänge mit Verankerungstiefe gleichsetzen
  • Nichttragenden Putz als Verankerungsgrund rechnen
  • Kunststoffdübel ohne Prüfung für einen Brandschutzanschluss einsetzen

Unterlagen

Unterlagen

Häufige Fragen

Antworten zur Auswahl und wichtige Fachbegriffe

Häufige Fragen

Ist ein Nageldübel für jeden Untergrund geeignet?

Nein. Beton, Vollstein, Lochstein und Porenbeton benötigen eine ausdrückliche Eignung des konkreten Artikels.

Welche Länge brauche ich?

Anbauteildicke, nichttragende Zwischenschichten und erforderliche Verankerung zusammen berücksichtigen; maßgeblich ist die Montageanleitung.

Kann ich damit eine Deckenabhängung befestigen?

Nicht pauschal. Für Überkopf- und sicherheitsrelevante Befestigungen ist ein dafür ausgewiesener Befestiger mit passendem Nachweis erforderlich.

Wie viele Dübel brauche ich?

Aus dem Befestigungsbild des Wand- oder Anschlussdetails und der Anzahl der Profile. Es gibt keinen universellen Dübelabstand.

Kann ich einen Nageldübel durch eine Betonschraube ersetzen?

Nur wenn Untergrund, Systemdetail und jeweiliger Produktnachweis diese Befestigung erlauben.

Wird in Stück oder Packungen gerechnet?

Der Bedarf wird in Stück geplant. Erst der geprüfte Artikel legt fest, wie viele Stück eine Packung enthält.

Begriffe erklärt

Antworten zur Auswahl und wichtige Fachbegriffe

Begriffe erklärt

Anbauteildicke

Zu befestigende Materialdicke innerhalb des zulässigen Klemmbereichs.

Verankerungstiefe

Für die Lastübertragung wirksame Einbindung im geeigneten Untergrund.

Durchsteckmontage

Setzen des Befestigers durch das ausgerichtete Anbauteil.
