Fundamenterder oder Ringerder: Auswahl nach Bauweise

Ein Fundamenterder nutzt ausreichend erdfühligen Beton als Kontakt zum Erdreich. Ein Ringerder wird als ringförmige Anordnung im Erdreich verlegt. Ein Leiter für den Potentialausgleich verbindet leitfähige Teile; seine Lage im Beton allein macht ihn nicht zu einem wirksamen Erder.

Bei Perimeterdämmung, WU-Konstruktionen und weiteren schlecht erdfühligen Aufbauten muss die Fachplanung klären, welche zusätzliche Erdungsanordnung erforderlich ist. Eine allgemeine Foliennennung ersetzt keine Beurteilung des gesamten Aufbaus.

Feuerverzinkter Stahl kommt bei geeigneter vollständiger Betonumhüllung infrage. Für erdverlegte Teile werden geeignete korrosionsbeständige Werkstoffe benötigt; häufig wird molybdänhaltiger Edelstahl gewählt.

V4A ist eine Kurzbezeichnung und keine vollständige Werkstoffspezifikation. Die konkrete Ausführung, Verbindung und Einbaubedingung muss passen. Werkstoffnummern sind keine austauschbaren Garantien.

Maschen, Leiterabstände, Bewehrungsanschlüsse und Blitzschutzanforderungen gehören in die fachliche Planung nach den einschlägigen Regeln. Pauschale Gebäudemaße oder eine Wohngebäude-Einstufung ergeben keinen vollständigen Erdungsplan.

Lege Anschlusspunkte zur Haupterdungsschiene, vorgesehene weitere Anschlüsse und Bauwerksdurchführungen früh fest. Eine druckwasserdichte Durchführung ist ein eigenes Bauteil und nicht allein durch eine Edelstahl-Anschlussfahne hergestellt.

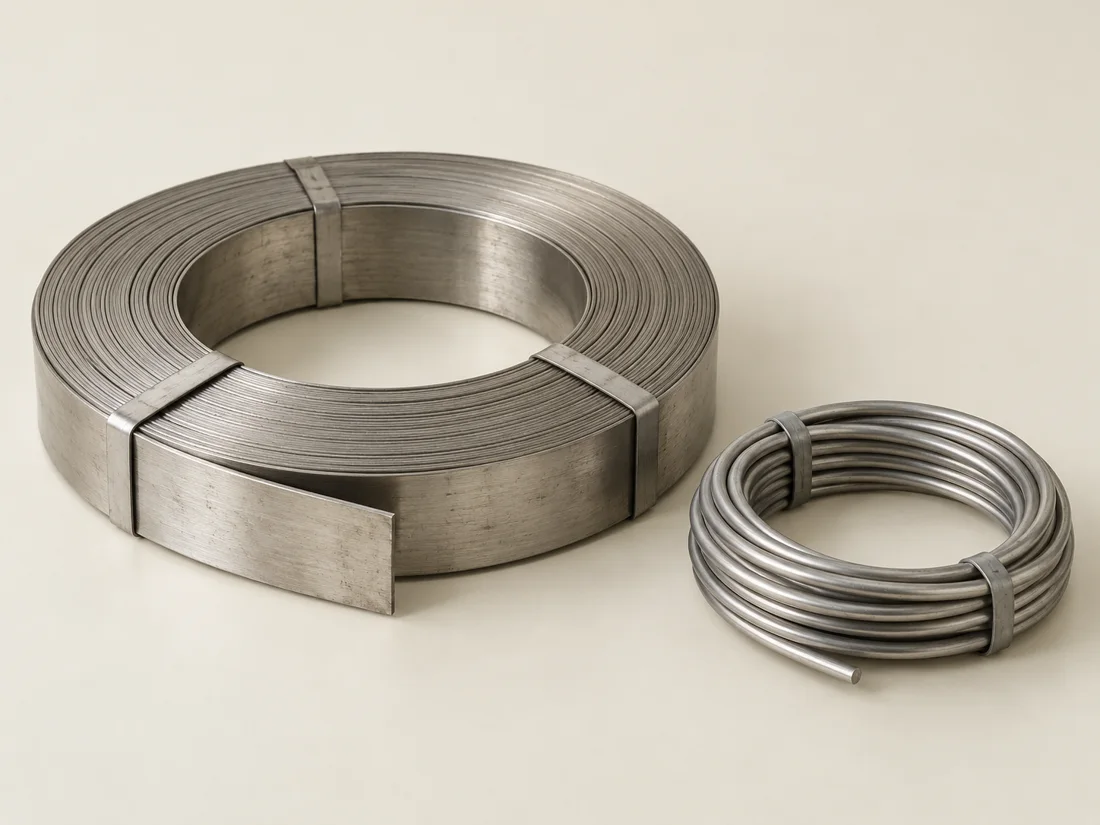

Erfasse Leiter in Metern und wandle sie getrennt nach Werkstoff und Querschnitt in Rollen um. Zähle Verbinder, Halter und Anschlussfahnen als einzelne Teile.

Eine passende elektrische Verbindung braucht definierte Leiterkombinationen und Abmessungen. Ein mechanischer Bandhalter oder Bindedraht ersetzt diese Klemme nicht.
