Werkstoff und konkrete Ausführung anhand der Planung auswählen.

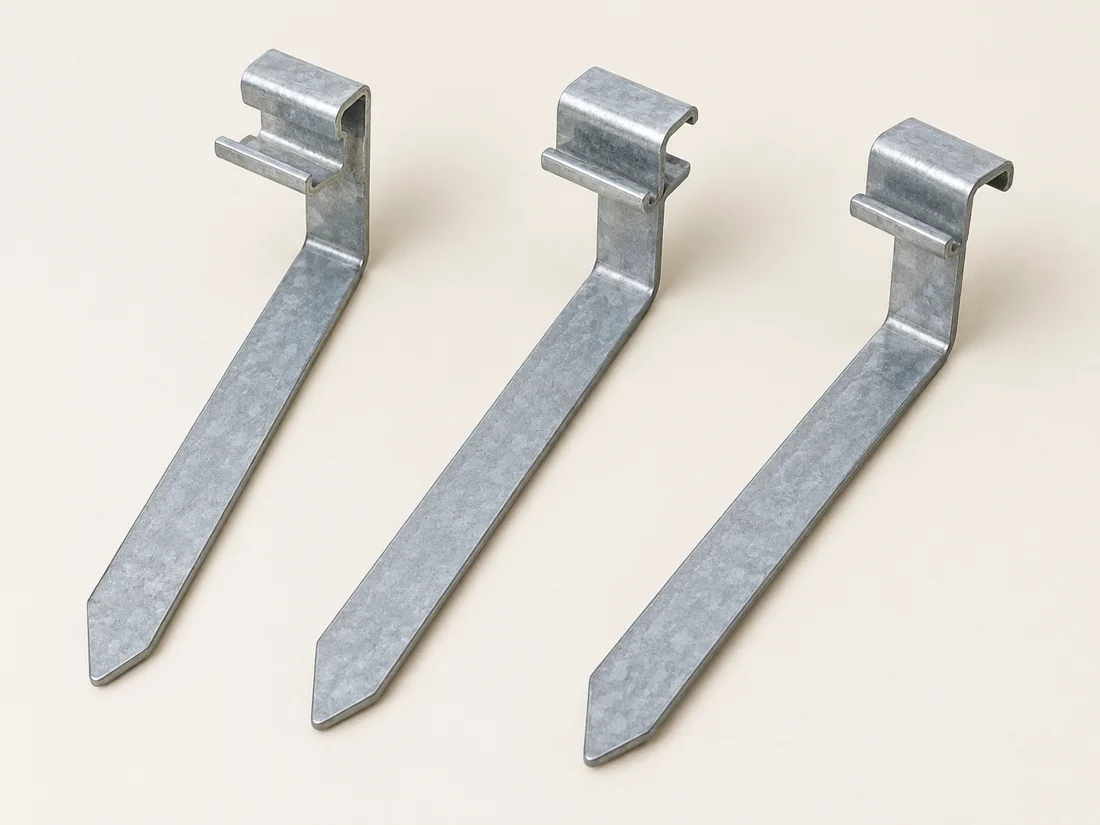

Erdungsbandhalter für Fundamenterder
Bandstahl 30 × 3,5 mm · verzinkt
Erdungsbandhalter sichern die vorgesehene Lage des Bandstahls beim Betonieren.
Ausführung wählen Bandstahl 30 × 3,5 mm · verzinkt
Menge wählen
Stück
10 StückErdungsbandhalter für Bandstahl 30 × 3,5 mm – verzinkt
Passendes Zubehör
3 Produkte
Leiter und Anschlusszubehör
Leiter passend zum Erdungskonzept auswählen.
Kostenlos anfragen
6 Ausführungen · Symbolabbildung

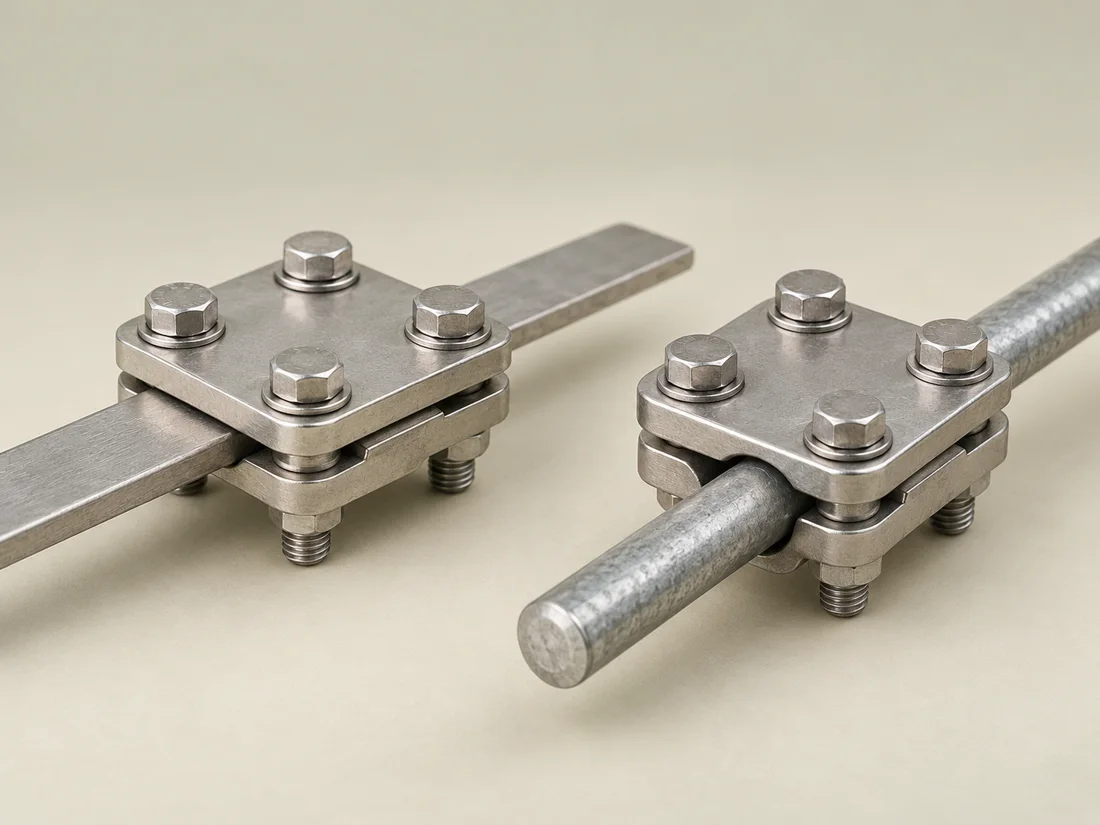

Leiter und Anschlusszubehör
Leiterkombination, Klemmbereich und Einbauort vor Verwendung prüfen.
Kostenlos anfragen
2 Ausführungen · Symbolabbildung

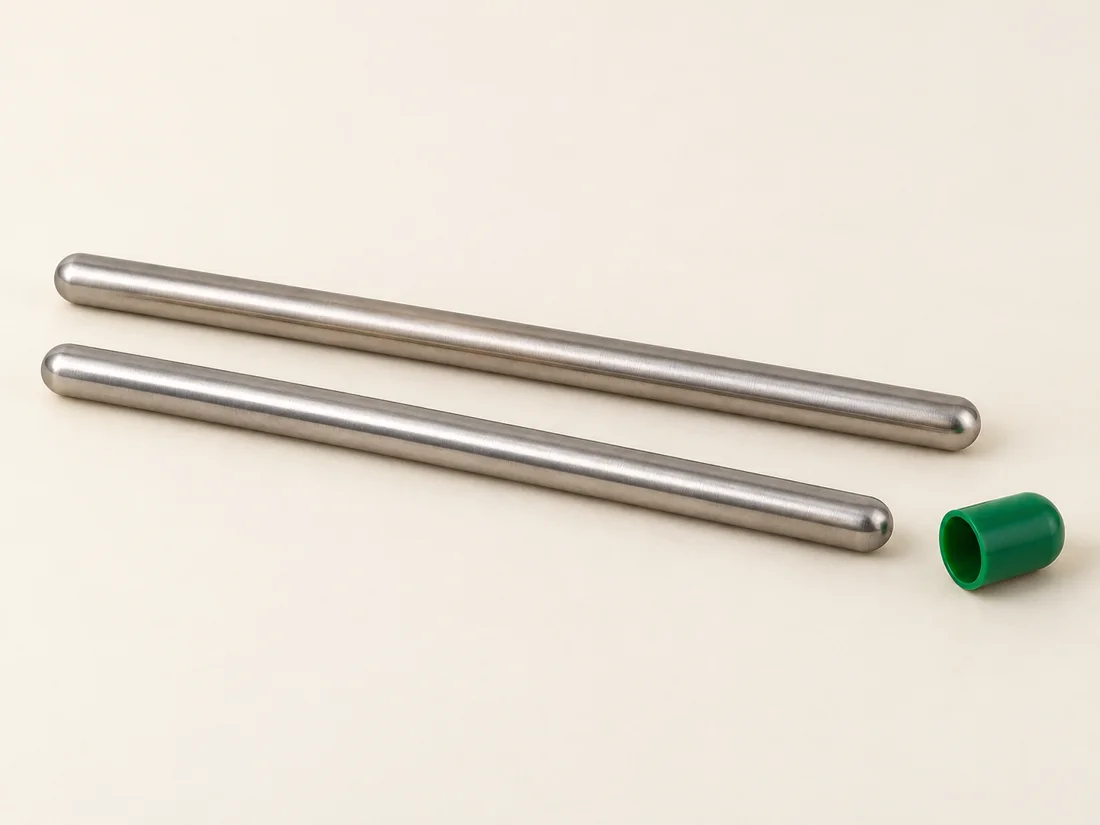

Leiter und Anschlusszubehör
Anschlussweg, Querschnitt und Bauwerksdurchtritt gezielt planen.
Kostenlos anfragen
2 Ausführungen · Symbolabbildung
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Technische Angaben
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Erdungsbandhalter für Fundamenterder. Detaillierte Informationen finden Sie in den Abschnitten.
- Planungsgrundlage
- DIN 18014; bei Blitzschutz zusätzliche Planung nach DIN EN 62305
- Einbauort
- Beton, Erdreich und Bauwerksdurchtritt getrennt beurteilen
- Ausführung
- Bandstahl 30 × 3,5 mm · verzinkt
- Werkstoff
- Stahl feuerverzinkt
- Bauteil
- Erdungsbandhalter
- Bandbreite (mm)
- 30 mm
- Banddicke (mm)
- 3,5 mm
- Liefereinheit
- Einzelstück
- Anfrageeinheit
- Stück
Alle 4 Abschnitte anzeigen →
Produktbeschreibung
Erdungsbandhalter sichern die vorgesehene Lage des Bandstahls beim Betonieren. Sie dienen der mechanischen Montage und ersetzen keine elektrische Verbindungsklemme. Anzahl, Haltergeometrie und Befestigung richten sich nach dem Verlegeplan, der Unterkonstruktion und der erforderlichen Betonumhüllung.
Vollständige Produktbeschreibung
Die gewünschte Menge wird in einzelnen Stück angegeben.
- Mechanische Lagesicherung für Bandstahl
- Bestellmenge in einzelnen Stück
- Kein Ersatz für elektrische Verbindungsklemmen
Material und Eigenschaften
- Planungsgrundlage
- DIN 18014; bei Blitzschutz zusätzliche Planung nach DIN EN 62305
- Einbauort
- Beton, Erdreich und Bauwerksdurchtritt getrennt beurteilen
Gewählte Ausführung
- Werkstoff
- Stahl feuerverzinkt
- Bauteil
- Erdungsbandhalter
- Bandbreite (mm)
- 30 mm
- Banddicke (mm)
- 3,5 mm
- Liefereinheit
- Einzelstück
Normen und Nachweise
- Bemessungsnorm
- DIN 18014; DIN VDE 0100-540; bei Blitzschutz DIN EN 62305
- Produktnorm
- DIN EN 62561-2 für Leiter und Erder; DIN EN 62561-1 für Verbindungsbauteile, soweit anwendbar
- Technische Nachweise
- Erforderliche Prüfbelege und Montageunterlagen müssen zur konkreten Ausführung passen. Der Planungsbogen ist eine redaktionelle Checkliste und kein Produktnachweis.
- Systemanforderungen
- Keine allgemeine CE-, Blitzstromtragfähigkeits- oder Anlagenkonformitätszusage. Planung, Prüfung und Dokumentation durch die verantwortliche Fachkraft.
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Anwendungen und Zielgruppen
- Ausführung gemäß geplantem Erdungs- und Potentialausgleichskonzept
Welche Ausführung passt zum Vorhaben?
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Planung und Verarbeitung
Erdungsanlage fachgerecht vorbereiten
- Erdungskonzept festlegen – Bauweise, Erdfühligkeit, Blitzschutz und Anschlusspunkte vor Baubeginn mit der verantwortlichen Fachkraft klären. Bei gedämmten oder elektrisch schlecht erdfühligen Fundamenten eine geeignete zusätzliche Erdungsanordnung planen.
- Werkstoff und Verbindungen zuordnen – Einbauort, Leiterabmessungen und Korrosionsbeanspruchung prüfen. Bei erdverlegten Bauteilen geeignete korrosionsbeständige Ausführungen wählen. Prüfbelege der konkreten Klemmen und Leiter zuordnen.
- Leiter und Anschlüsse montieren – Leiterlage, vollständige Betonumhüllung und Bewehrungsanschlüsse nach dem freigegebenen Plan ausführen. Für Leiter im Beton sind mindestens 5 cm allseitige Betonumhüllung ein wesentliches Planungsmaß. Bandstahl so fixieren, dass Beton ihn vollständig umschließen kann.
- Durchführungen und Schutz prüfen – Bauwerksdurchtritte, Anschlusswege und Korrosionsschutz entsprechend dem vorgesehenen Detail ausführen. Bei WU-Bauteilen geeignete druckwasserdichte Durchführungen einplanen. Überstehende Enden sichern.
- Vor dem Verdecken prüfen und dokumentieren – Lage, Verbindungen, Anschlusspunkte und erforderliche Messungen durch die verantwortliche Fachkraft prüfen und fotografisch dokumentieren lassen. Erst danach verdecken oder betonieren.
Werkzeuge und Hilfsmittel
- Geeignetes Schneid- und Entgratwerkzeug
- Drehmomentschlüssel mit passendem Einsatz für die gewählte Klemme
- Geeignete persönliche Schutzausrüstung
Wichtige Hinweise
- Elektrische Verbindungen nicht allein mit Bindedraht herstellen.
- Drehmoment und gegebenenfalls erforderlichen Verbindungsschutz anhand der konkreten Ausführung festlegen.
- Erforderliche Messungen und Fotodokumentation vor dem Verdecken durchführen.
Sicherheit, Lagerung und Entsorgung
- Hinweis
- Schnittkanten und vorstehende Leiterenden sichern. Bei Rollen Federspannung beachten und Bindungen kontrolliert öffnen. Schutzbrille und geeignete Handschuhe tragen.
- Zuschnitt
- Geeignetes Schneidwerkzeug verwenden, Schnittkanten entgraten und Edelstahl vor Fremdrost durch ungeeignete Werkzeuge schützen.
- Lagerung
- Trocken und standsicher lagern; Rollen gegen Wegrollen und Umkippen sichern.
- Entsorgung
- Metallreste getrennt sammeln und dem Metallrecycling zuführen.
Lieferung und Verpackung
- Menge und Einheit
- Rollen als ganze Rollen bestellen; Verbinder, Halter und Anschlussfahnen als einzelne Stück. Keine automatische Packungsumrechnung.
- Gewicht und Handling
- Bei Leiterrollen das ausgewiesene theoretische Materialgewicht beachten; das Bruttogewicht einschließlich Verpackung kann abweichen. Schwere Ringe mit geeigneten Hilfsmitteln bewegen.
- Lieferung und Prüfung
- Zufahrt und Entladung abstimmen. Leiterabmessungen, Menge, Werkstoffzuordnung und zugehörige Nachweise bei Anlieferung kontrollieren.
Häufige Fehler vermeiden
- Leitermenge allein aus der Bodenplattenfläche ableiten
- Lieferlänge mit einer zulässigen Mindestlänge verwechseln
- Bauwerksdurchtritt ohne passenden Dichtungsaufbau planen
- Durchgangsprüfung mit Erdungswiderstandsmessung gleichsetzen
Unterlagen
Unterlagen
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Bezieht sich die Menge auf einzelne Stück oder Packungen?
Du gibst die Anzahl einzelner Teile in Stück an. Die Menge wird nicht automatisch mit einer Verpackungsmenge multipliziert. Verpackung und Lieferumfang sind davon getrennte Angaben.
Welches Material brauche ich: verzinkten Stahl oder Edelstahl?
Einbauort und Erdungskonzept bestimmen den Werkstoff. Feuerverzinkter Stahl kommt bei geeigneter vollständiger Betonumhüllung infrage. Im Erdreich werden geeignete korrosionsbeständige Werkstoffe benötigt, häufig molybdänhaltiger Edelstahl.
Eine V4A-Kurzbezeichnung allein ersetzt keine Prüfung der konkreten Ausführung.
Ersetzt Bindedraht eine elektrische Verbindungsklemme?
Nein. Bindedraht dient der mechanischen Befestigung. Für elektrische Verbindungen brauchst Du geeignete Klemmen für die vorgesehenen Leiter, Abmessungen und den Einbauort.
Wer plant, prüft und dokumentiert die Erdungsanlage?
Binde eine qualifizierte Elektro- oder Blitzschutzfachkraft vor Beginn der Arbeiten ein. Sie legt die Anlage und die erforderliche Aufsicht fest und übernimmt die vorgesehenen Prüfungen und die Dokumentation vor dem Verdecken beziehungsweise Betonieren.
Sind 0,2 Ohm ein zulässiger Erdungswiderstand?
Nein. Ein Durchgangsprüfwert und der Erdungswiderstand beschreiben verschiedene Prüfungen. Ein niedriger Durchgangswiderstand allein weist weder den ausreichenden Erdkontakt noch die Eignung der gesamten Erdungsanlage nach.
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Fundamenterder
Erder im ausreichend erdfühligen Betonfundament.
Ringerder
Ringförmige erdverlegte Erdungsanordnung nach Planung.
HES
Haupterdungsschiene als zentraler Anschlusspunkt des Schutzpotentialausgleichs.
V4A
Kurzbezeichnung für bestimmte molybdänhaltige nichtrostende Stähle; genaue Werkstoffnummer und Eignung gesondert zuordnen.
