Balkenschuh innenliegend oder außenliegend: Was passt?
Innenliegende Laschen sind nach innen gerichtet, außenliegende seitlich nach außen. Das ist keine Aussage darüber, ob der komplette Verbinder später unsichtbar ist.
Die schnelle Antwort
Balkenschuh innenliegend oder außenliegend: Was passt?
Innenliegende Laschen sind nach innen gerichtet, außenliegende seitlich nach außen. Das ist keine Aussage darüber, ob der komplette Verbinder später unsichtbar ist.
- Keine pauschale Traglast.
- Befestigung nach dem konkreten Anschluss.
Die Laschenanordnung entscheidet
Innenliegende Laschen sind nach innen gerichtet, außenliegende seitlich nach außen. Das ist keine Aussage darüber, ob der komplette Verbinder später unsichtbar ist.
Vollständig verdeckte Balkenträger bilden eine andere Bauform mit anderen Einbau- und Befestigungsbedingungen.
Zugänglichkeit vor dem Einsetzen prüfen
Die vorgesehene Befestigung muss montierbar bleiben. Innenliegende Laschen können nach dem Einsetzen des Nebenträgers schwer zugänglich sein. Montagefolge und Werkzeugraum anhand der konkreten Anleitung prüfen.
Keine Befestiger weglassen oder zusätzliche Löcher bohren, um Zugänglichkeitsprobleme zu lösen.
Anschluss und Umgebung
Holz-Holz und Anschlüsse an Beton oder Mauerwerk brauchen jeweils geeignete Ausführungen und Befestigungsnachweise.
Feuchte, Bewitterung, Holzbehandlung und Korrosionsschutz gemeinsam prüfen. Z275 ist keine pauschale Außenfreigabe.
Keine automatische Traglaststeigerung
Die Optik oder Laschenlage ergibt keine allgemeine Tragfähigkeitsrangfolge. Die Bemessung berücksichtigt das konkrete Produkt, Holz, Befestiger, Lastrichtung und Anschlussbedingungen.
Material direkt auswählen
Diese Produktbereiche passen zum beschriebenen Aufbau. Öffnen Sie die Karte und wählen Sie die passende Variante oder senden Sie eine Anfrage.
Passende nächste Schritte
Quellen und Herstellerunterlagen
Häufige Fragen

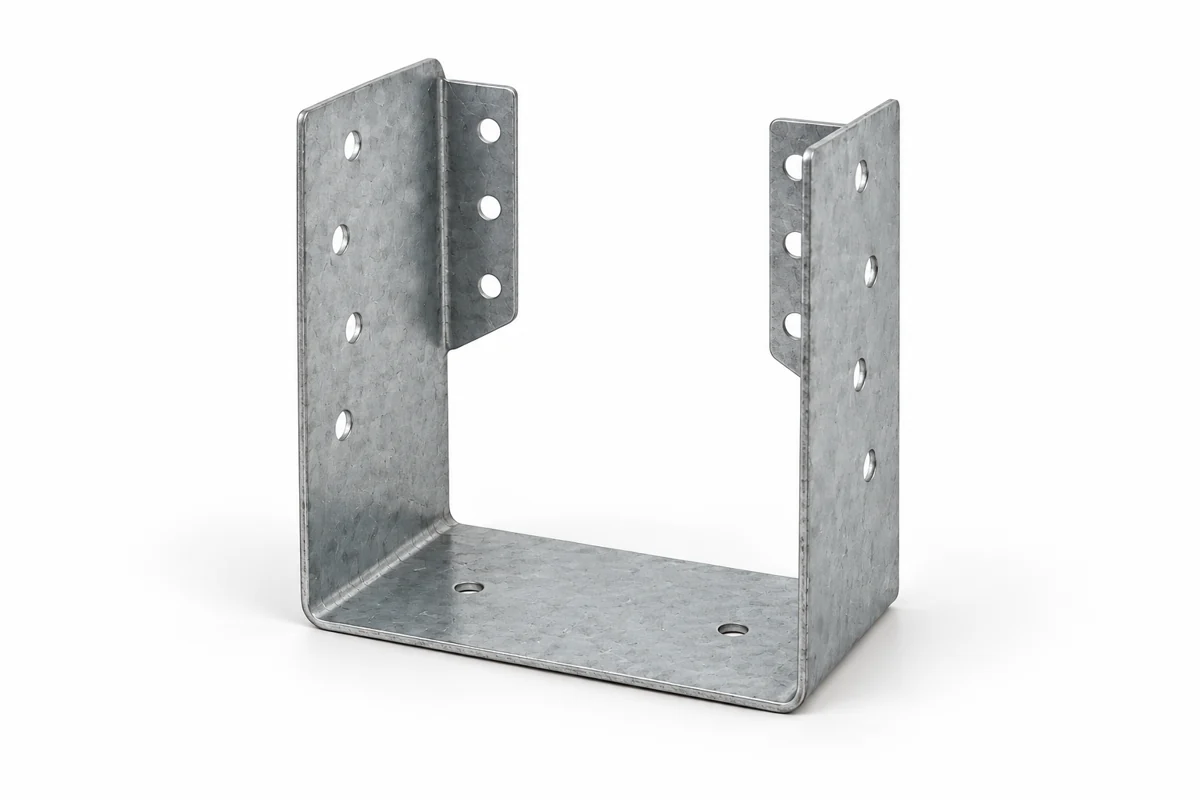

Was bedeutet innenliegend beim Balkenschuh?
Die Befestigungslaschen sind nach innen gerichtet. Der Balkenschuh ist deshalb nicht vollständig unsichtbar. Prüfe vor der Montage, wie Du die vorgesehenen Befestigungsstellen erreichst; die Reihenfolge muss zum Anschluss passen.
Welche Größe passt zu Deinem Balken?
Vergleiche die tatsächliche Balkenbreite mit den Nenn- und Innenmaßen des Balkenschuhs. Schuhhöhe, Auflagertiefe und Befestigung müssen zum geplanten Anschluss passen. Die Schuhhöhe muss nicht identisch mit der Balkenhöhe sein. Eine pauschale Zugabe von wenigen Millimetern ersetzt keine passende Maßzeichnung.
Welche Nägel oder Schrauben brauchst Du?
Wähle ausschließlich für den konkreten Verbinder und Anschluss vorgesehene Befestiger. Durchmesser, Länge, Korrosionsschutz und Belegung für Haupt- und Nebenträger müssen passen. Eine auswählbare Zubehörvariante ist noch keine Montagefreigabe. Gewöhnliche Nägel oder Holzschrauben sind kein pauschaler Ersatz.
Wie viele Balkenschuhe brauchst Du?
Zähle die Anschlüsse, für die der Verbindungsplan jeweils einen Balkenschuh vorsieht. Bei zwölf Balken mit je einem Balkenschuh an beiden Enden sind es 24 Stück. Andere Auflagerarten ändern diese Anzahl. Befestiger anschließend separat anhand des vorgesehenen Lochbilds berechnen.
