Balkenschuh innenliegend · 60 × 100 mm · t 2,0 mm · verzinkt
Balkenschuhe mit innenliegenden Flanschen für bemessene Nebenträgeranschlüsse; Abmessungen und Befestigung nach ETA wählen.

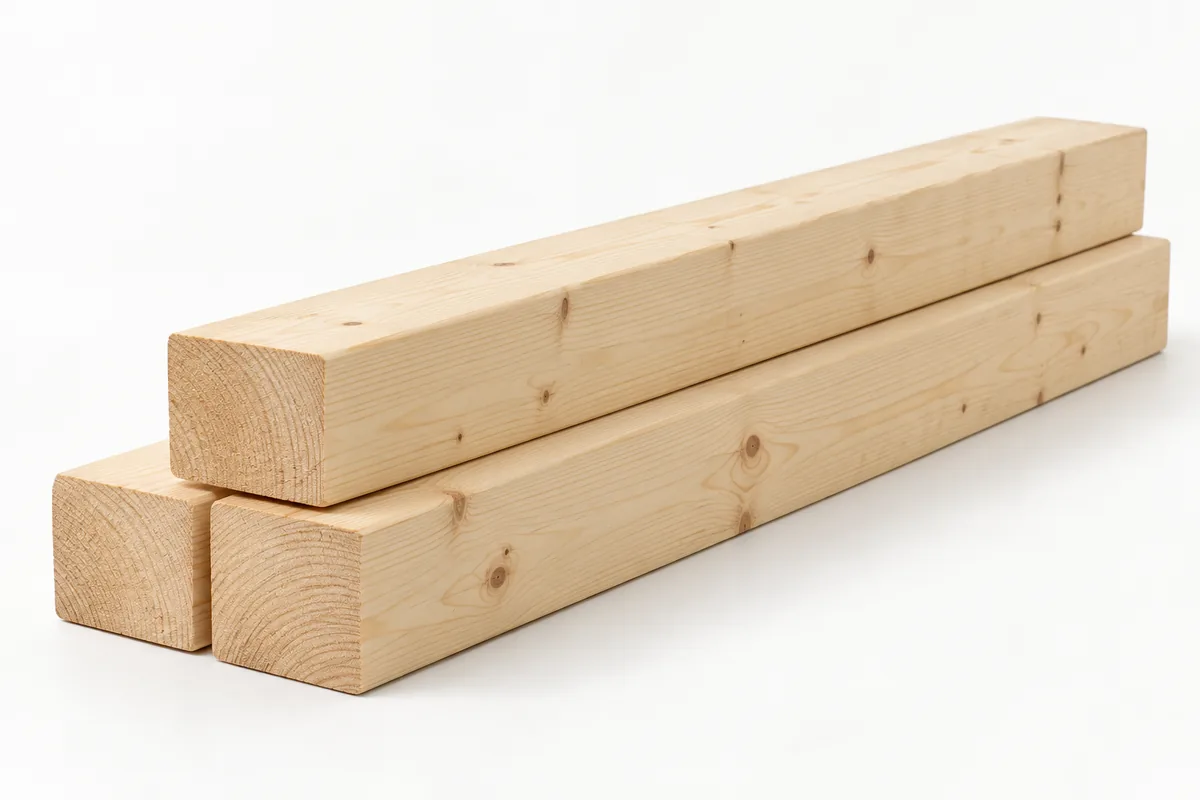

Balken, Sparren und Pfetten, die angeschlossen werden.
57 Ausführungen · Symbolabbildung
Nur mit dem konkreten Verbinder ausdrücklich freigegebene Artikel wählen; Belegung nach Bemessung und Nachweis.
6 Ausführungen · Symbolabbildung
Nur mit dem konkreten Verbinder ausdrücklich freigegebene Artikel wählen; Belegung nach Bemessung und Nachweis.
6 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Balkenschuhe innenliegend. Detaillierte Informationen finden Sie in den Abschnitten.
Innenliegende Balkenschuhe schließen einen Nebenträger an einen Hauptträger oder eine Wand an. Die Flansche liegen verdeckt zwischen den Bauteilen, sodass der Anschluss sauber aussieht. Befestigt wird nur mit den in der ETA genannten Befestigungsmitteln und nach dem dort angegebenen Nagelbild.
Die Bemessung erfolgt nach DIN EN 1995 mit den Werten des angebotenen Fabrikats. Varianten im Hauptsortiment sind bei mehreren Herstellern belegt. Größen, die nur eine Quelle belegt, sind als Anfrage-Varianten angelegt.
Tragfähigkeiten nennen wir nicht; sie stehen in der ETA bzw. Leistungserklärung des angebotenen Fabrikats. Fabrikat, Ausführung und Packungsgröße bestätigt das Angebot.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Balkenschuh innenliegend 60 × 100 mm, verzinkt (Z275). Einsatz nur nach ETA des Fabrikats.
Balkenbreite, Anschlusshöhe und Auflager prüfen. Nur die vorgesehenen Verbinderbefestiger und das bemessene Lochbild verwenden.
Balkenschuhe mit innenliegenden Flanschen für bemessene Nebenträgeranschlüsse; Abmessungen und Befestigung nach ETA wählen.
Breite nach Balkenquerschnitt bzw. Anschluss.
Höhe nach Balkenquerschnitt.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Beim innenliegenden Balkenschuh liegen die Flansche verdeckt, beim außenliegenden sichtbar am Hauptträger. Welche Bauform passt, hängt von Anschluss und Optik ab.
Breite und Höhe richten sich nach dem anzuschließenden Balken. Die Tragfähigkeit ergibt sich aus der ETA und der Bemessung.
Ja, etwa 80 × 110, 80 × 210, 100 × 170, 100 × 200, 100 × 240 und 120 × 190 mm auf Anfrage.
Laut einer ETA sind Edelstahl-Ausführungen möglich; die Lieferbarkeit ist unbekannt. Bitte anfragen.

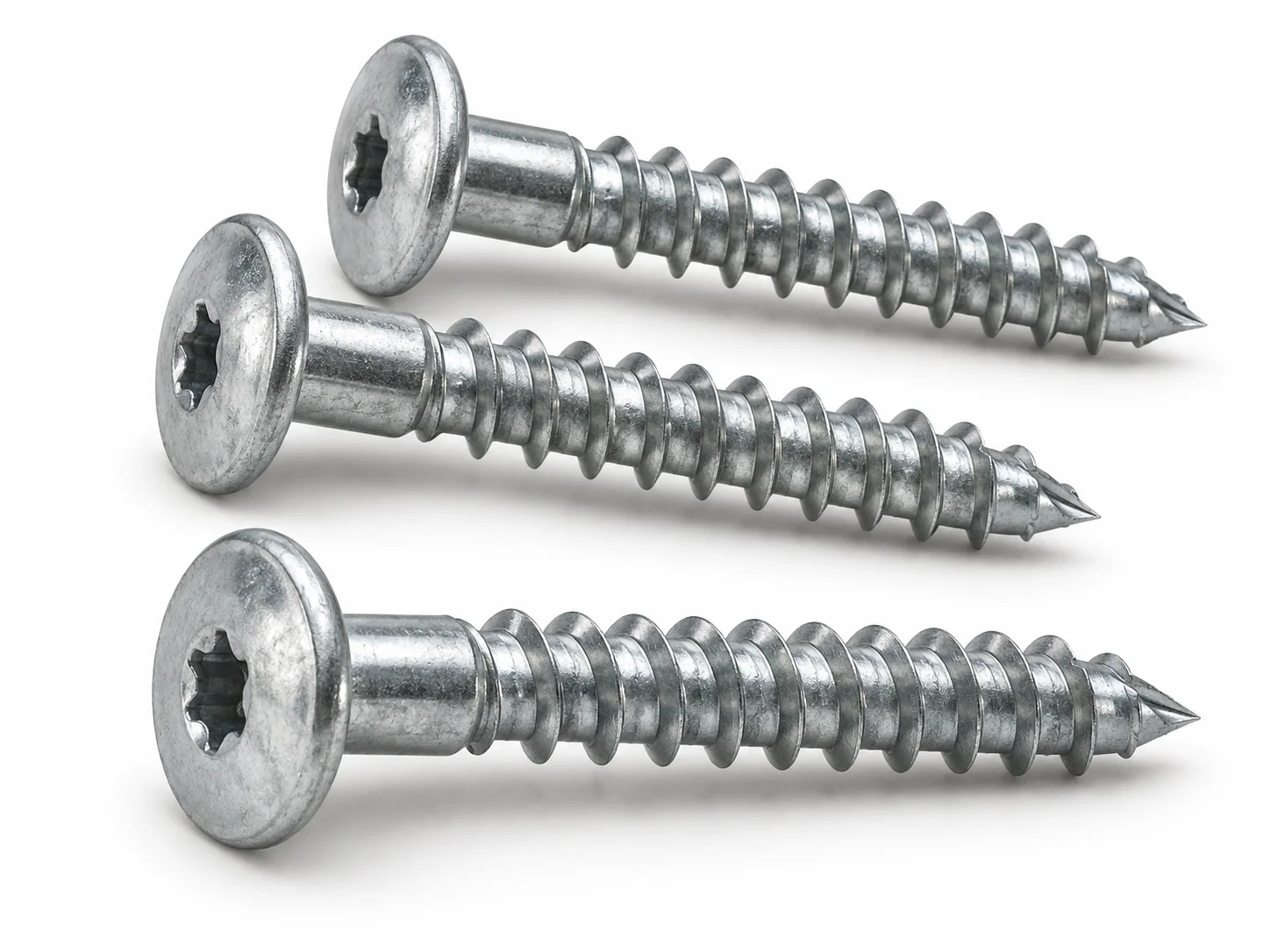

Die ETA des Fabrikats schreibt die Befestigungsmittel vor, häufig Kammnägel bzw. Ankernägel 4,0 mm oder Verbinderschrauben 5,0 mm, und das Nagelbild. Normale Nägel oder Spanplattenschrauben sind nicht zulässig.
Das Nagelbild (Voll- oder Teilnagelung) steht in der ETA bzw. Herstellerunterlage und folgt aus der Bemessung. Wir nennen hier keine Werte.
Tragfähigkeiten stehen in der ETA bzw. Leistungserklärung des angebotenen Fabrikats. Wir nennen hier bewusst keine Werte.
Für verzinkte Verbinder nennen Hersteller z. B. Nutzungsklasse 2.
Für bewitterte Bereiche Edelstahl anfragen.
Nein. Verbinder nicht schneiden, biegen oder aufbohren und nur die vorgesehenen Löcher nutzen.
Tragende Holzverbindungen bemisst ein Tragwerksplaner nach DIN EN 1995 mit den Werten aus der ETA des angebotenen Fabrikats.
Abmessung und Stückzahl wählen, Postleitzahl angeben und anfragen. Fabrikat, ETA bzw. Leistungserklärung, Blechdicke und passende Befestigungsmittel bestätigt das Angebot.
Antworten zur Auswahl und wichtige Fachbegriffe
Europäische Technische Bewertung; beschreibt Leistungsmerkmale, Grundlage für CE und Bemessung.
Eurocode 5 – Bemessung von Holzbauten.
Klimatische Einstufung nach DIN EN 1995 (1 bis 3); maßgebend für den Korrosionsschutz.
Zinkauflage 275 g/m² (beidseitig) auf dem Stahlblech.
Anzahl und Lage der Nägel/Schrauben laut ETA (Voll- oder Teilnagelung).
Profilierter Nagel für Holzverbinder, z. B. 4,0 mm laut ETA.
Linke und rechte Ausführung eines Verbinders.
