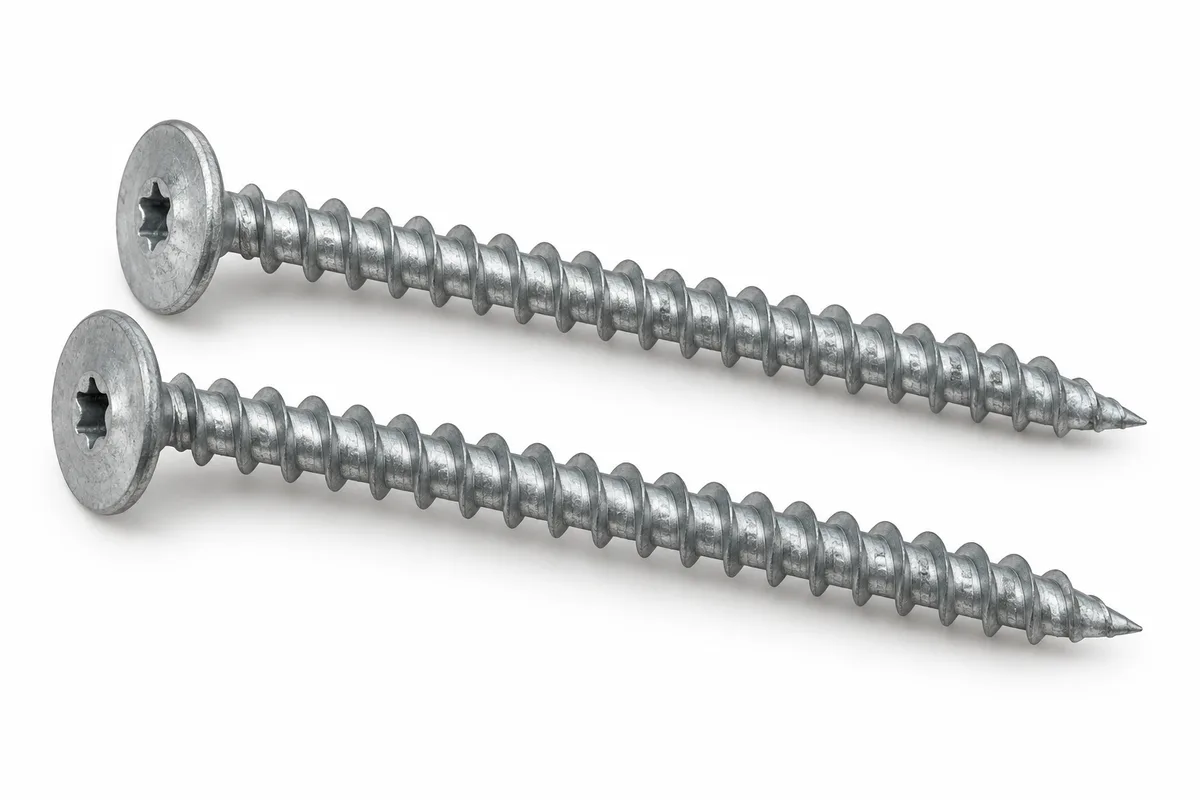

Tellerkopf · Vollgewinde · Ø 10 mm · 80 mm
Tellerkopfschrauben mit Vollgewinde für bemessene Holzverbindungen; Kopfauflage und Gewindewirkung gemeinsam berücksichtigen.
Bauholz, das mit diesen Teilen verbunden wird.
57 Ausführungen · Symbolabbildung
Verbinder für Anschlüsse im selben Bauteil; deren Befestigungsmittel laut ETA des Verbinders.
12 Ausführungen · Symbolabbildung
Verbinder für Anschlüsse im selben Bauteil; deren Befestigungsmittel laut ETA des Verbinders.
11 Ausführungen · Symbolabbildung
Verbinder für Anschlüsse im selben Bauteil; deren Befestigungsmittel laut ETA des Verbinders.
10 Ausführungen · Symbolabbildung
Verbinder für Anschlüsse im selben Bauteil; deren Befestigungsmittel laut ETA des Verbinders.
6 Ausführungen · Symbolabbildung
Verbinder für Anschlüsse im selben Bauteil; deren Befestigungsmittel laut ETA des Verbinders.
4 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Tellerkopfschrauben mit Vollgewinde. Detaillierte Informationen finden Sie in den Abschnitten.
Tellerkopfschrauben mit Vollgewinde verbinden eine große Kopfauflage mit einem Gewinde über die ganze Länge. Das Lieferraster ist nicht bei zwei Herstellern vollständig belegt; alle Größen sind deshalb auf Anfrage. Durchmesser und Länge legt die Bemessung nach DIN EN 1995 mit den Werten der ETA des angebotenen Fabrikats fest.
Der Antrieb folgt aus dem Durchmesser: TX30 bei Ø 6 mm, TX40 bei Ø 8 mm, bei Ø 10 mm je nach Hersteller T40 oder T50. Alle Größen sind Anfrage-Varianten, weil das Lieferraster noch nicht bei zwei unabhängigen Herstellern belegt ist. Tragfähigkeiten nennen wir nicht; sie stehen in der ETA bzw.
Leistungserklärung des angebotenen Fabrikats. Fabrikat, Ausführung und Packungsgröße bestätigt das Angebot.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Tellerkopfschraube Vollgewinde 10 × 80 mm, Stahl, verzinkt. Einsatz nur nach ETA des Fabrikats und Bemessung.
Nicht ohne Bemessung gegen eine Teilgewindeschraube tauschen. Einbindetiefe, Ausziehbeanspruchung und Kopfauflage nach ETA prüfen.
Tellerkopfschrauben mit Vollgewinde für bemessene Holzverbindungen; Kopfauflage und Gewindewirkung gemeinsam berücksichtigen.
Zuerst das Material nach Einsatzbereich und Nutzungsklasse passend wählen.
Durchmesser nach Bemessung; der Antrieb folgt daraus (Eigenschaft, keine Auswahl).
Länge laut Bemessung bzw. Planung festlegen.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Das Lieferraster ist nur bei einem Hersteller vollständig gelesen. Die Größen bleiben auf Anfrage, bis eine zweite Quelle bestätigt ist.
Die Teilgewinde-Schraube zieht Bauteile zusammen, die Vollgewinde-Schraube trägt über die ganze Länge im Gewinde. Die Wahl trifft die Bemessung.
Ein Hersteller führt Ø 6 mm in kurzen Längen; das Raster ist nicht belegt. Bitte mit Länge anfragen.
Tragfähigkeiten stehen in der ETA des angebotenen Fabrikats und werden in der Bemessung nach DIN EN 1995 angesetzt. Wir nennen hier bewusst keine Werte.
Ø 6 mm: TX30, Ø 8 mm: TX40. Bei Ø 10 mm ist es je nach Hersteller T40 oder T50 – das Angebot nennt den passenden Antrieb.
Das ergibt sich aus Bauteildicken und der erforderlichen Einschraubtiefe laut ETA und Bemessung. Die Länge nicht schätzen.
Das regelt die ETA des Fabrikats abhängig von Holzart, Durchmesser und Abständen. Ohne Angabe in der ETA nicht pauschal vorbohren oder darauf verzichten.
Das hängt von der Nutzungsklasse ab, die der Hersteller angibt; für verzinkte Holzbauschrauben nennen Hersteller z. B. die Nutzungsklassen 1 und 2. Für bewitterte Bereiche Edelstahl anfragen.
Die Europäische Technische Bewertung beschreibt die Leistungsmerkmale eines Bauprodukts, für das es keine harmonisierte Norm gibt. Sie ist Grundlage von CE-Kennzeichnung und Bemessung.
Bei tragenden Verbindungen der Tragwerksplaner nach DIN EN 1995 mit den Werten der ETA des angebotenen Fabrikats.
Material, Durchmesser, Länge und Stückzahl wählen, Postleitzahl angeben und anfragen. Fabrikat, ETA, Antrieb, Oberfläche und Packungsgröße bestätigt das Angebot.
Antworten zur Auswahl und wichtige Fachbegriffe
Europäische Technische Bewertung; beschreibt Leistungsmerkmale, Grundlage für CE und Bemessung.
Eurocode 5 – Bemessung von Holzbauten.
Klimatische Einstufung nach DIN EN 1995 (1 bis 3); maßgebend für den Korrosionsschutz.
Gewinde nur im vorderen Schaftbereich; zieht Bauteile zusammen.
Gewinde über die ganze Länge.
Flacher Kopf mit großer Auflagefläche.
Innensechsrund-Antrieb; Größe folgt dem Durchmesser.
