H 40 cm · B 40 oder 50 cm · Fuß ca. 30 cm
L-Steine und Winkelstützen fangen Geländesprünge ab; Elementwahl, Fundament, Hinterfüllung und Entwässerung erfordern einen passenden Lastfall.
Frostsicheres, verdichtetes Fundament unter den Elementen.
5 Ausführungen · Symbolabbildung

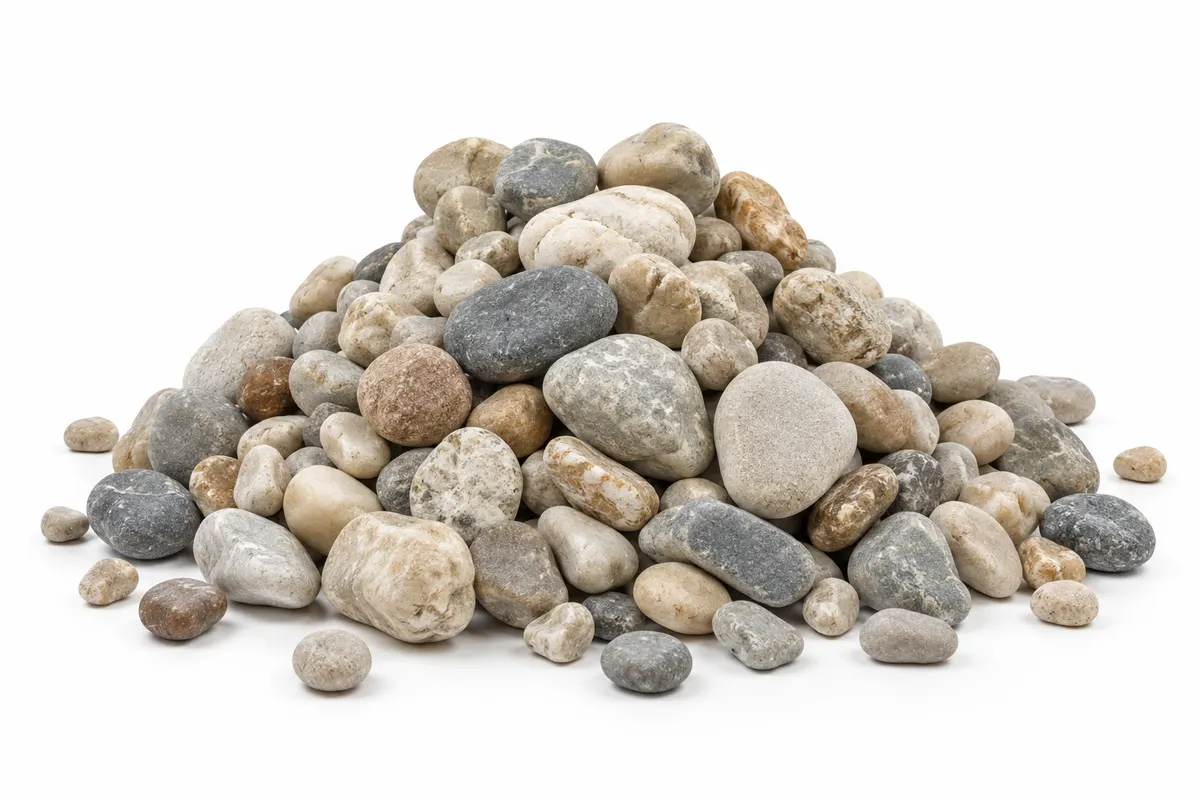

Drainschicht hinter der Wand.
11 Ausführungen · Symbolabbildung
Für den Beton unter den Elementen, etwa 10 cm als Auflager.
45 Ausführungen · Symbolabbildung

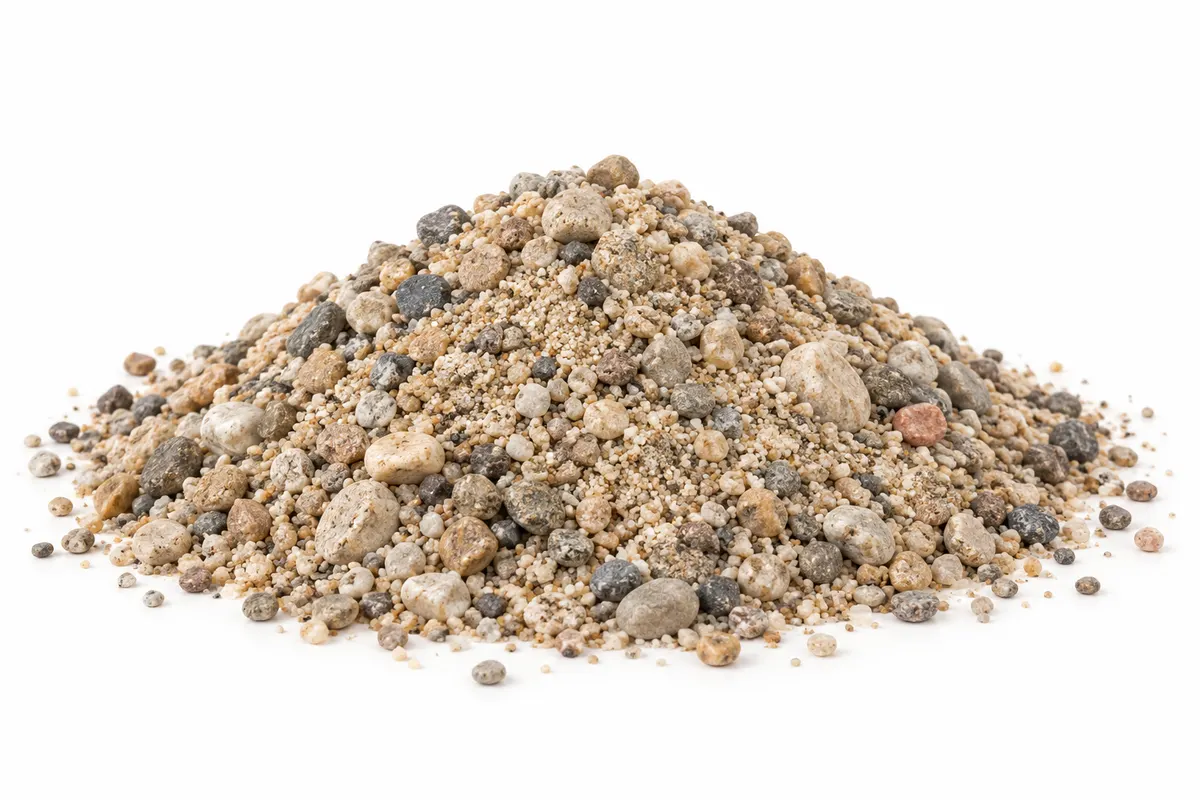

Gesteinskörnung für den Fundamentbeton.
5 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: L-Steine und Winkelstützen aus Beton. Detaillierte Informationen finden Sie in den Abschnitten.

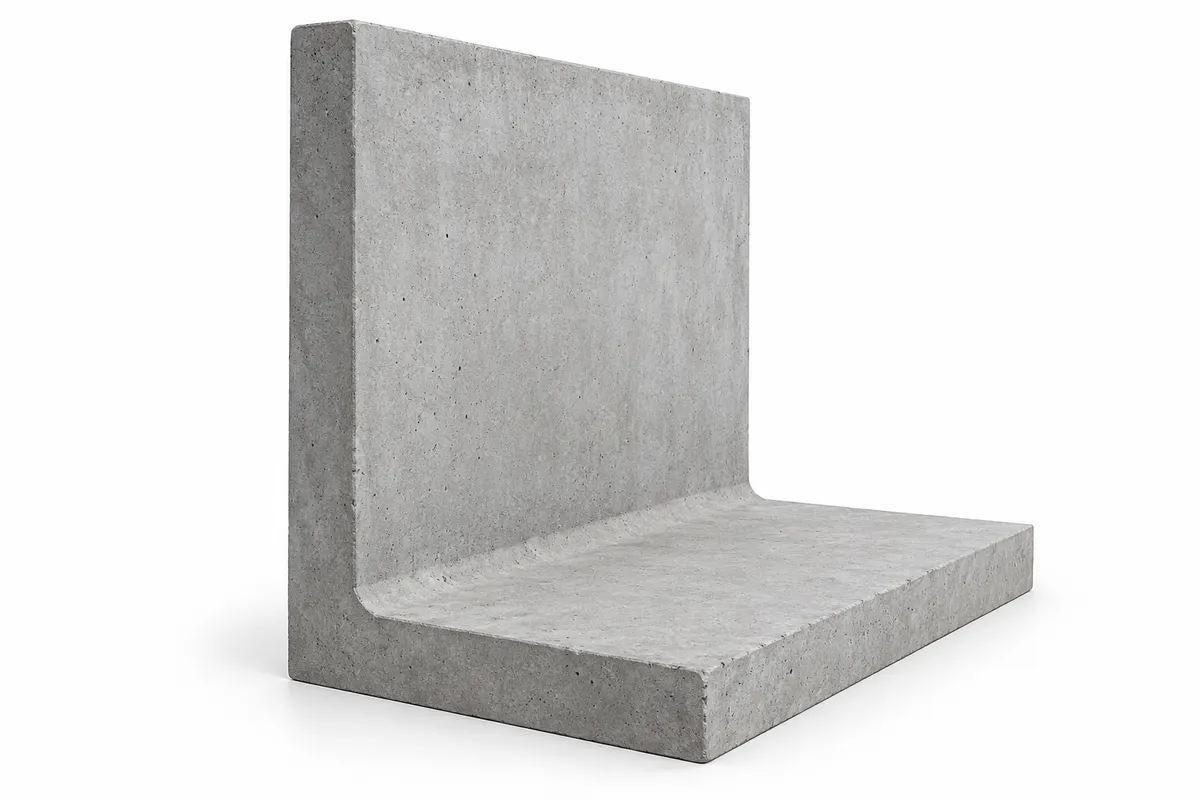

L-Steine, auch Winkelstützen genannt, sind vorgefertigte Betonelemente mit Wand und Fußplatte. Das Erdreich auf der Fußplatte drückt das Element nach unten und verhindert so das Kippen. So lassen sich Geländesprünge, Hochbeete, Rampen und Böschungen platzsparend abfangen.
Wie hoch ein L-Stein eingesetzt werden darf, hängt nicht nur von seiner Höhe ab, sondern von Hinterfüllung, Geländeneigung, Verkehrslasten hinter der Wand (zum Beispiel befahrene Flächen) und der Einbindetiefe. Die Hersteller geben dafür Typenstatiken mit Lastfällen vor. Ab mittleren Höhen, bei Auflasten oder Hanglagen ist eine Prüfung durch einen Tragwerksplaner nötig.
Eingebaut wird auf einem frostfreien, verdichteten Fundament aus Schotter bzw. Magerbeton nach Einbauanleitung, mit Drainage hinter der Wand. Größere Elemente sind schwer und werden mit Kran oder Bagger und passendem Hebezeug versetzt.
Elementbreite, Fußlänge, Wandstärke, Gewicht und zulässige Lastfälle sind je nach Serie verschieden und werden im Angebot bestätigt.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
L-Stein 40 cm: Typisch für Beeteinfassungen, kleine Geländesprünge und Hochbeete. Einsatz nach Typenstatik.
Auflasten, Geländeneigung und Wasser berücksichtigen; Typenstatik und Hebezeug vor Bestellung prüfen. Elementhöhe allein bestimmt die zulässige Stützhöhe nicht.
L-Steine und Winkelstützen fangen Geländesprünge ab; Elementwahl, Fundament, Hinterfüllung und Entwässerung erfordern einen passenden Lastfall.
40 oder 55 cm
Geringe Erddrücke.
Fuß nach innen.
105 oder 130 cm nach Typenstatik
Einbindung und Lastfall entscheiden.
Fachplaner einbeziehen.
Gesamthöhe des Elements; zulässige Höhe des Geländesprungs nach Typenstatik.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Für Standardlastfälle gibt es zu den Elementen eine Typenstatik. Liegen Auflasten wie Fahrzeuge, Böschungen oder Gebäude hinter der Wand, oder sind die Elemente höher, sollte ein Tragwerksplaner die Wand bemessen. Örtliche Bauvorschriften können Genehmigungen verlangen.
Auf frostfreiem, verdichtetem Fundament – bei größeren Elementen meist rund 80 cm tief gegründet, darauf etwa 10 cm Beton als Auflager. Die genauen Maße stehen in der Einbauanleitung zum Angebot.
In der Regel auf der Erdseite. Das Erdreich auf dem Fuß sichert das Element gegen Kippen.
Ja, hinter der Wand eine Drainschicht mit Drainrohr, damit sich kein Wasserdruck aufbaut.
Ein 55 cm hoher L-Stein mit 50 cm Breite wiegt rund 105 bis 110 kg, ein 130 cm hoher rund 265 bis 300 kg. Schon mittlere Höhen sind ohne Hebegerät nicht von Hand zu versetzen; Gewicht und Hebeanker stehen im Datenblatt.
Die Fugen bleiben meist offen oder werden mit Fugenband hinterlegt; wie die Elemente verbunden werden, steht in der Einbauanleitung.
Eckelemente gibt es bei vielen Werken; bitte in der Anfrage angeben.
Für Hochbeete reichen oft niedrige Elemente; Fuß nach innen, Erddruck nach Typenstatik.
Meist 50 cm. Hohe Elemente gibt es oft auch 100 cm breit, kleine 40 cm hohe Steine auch 40 cm breit. Das genaue Maß steht im Datenblatt zum Angebot.
Je höher der Stein, desto länger der Fuß: bei 40 und 55 cm Höhe rund 30 cm, bei 80 cm rund 45 cm, bei 105 cm rund 55 cm und bei 130 cm rund 70 cm. Das genaue Maß steht im Datenblatt zum Angebot.
Antworten zur Auswahl und wichtige Fachbegriffe
L-förmiges Stützwandelement.
Fertige Bemessung des Elements für Standardlastfälle.
Zusätzliche Last hinter der Wand, z. B. Fahrzeuge.
