Balkenschuh oder Winkelverbinder befestigen
Den in den Verbinderunterlagen vorgesehenen Nagel wählen.
Ein ähnlicher Durchmesser oder eine ähnliche Länge reicht als Eignungsnachweis nicht aus.

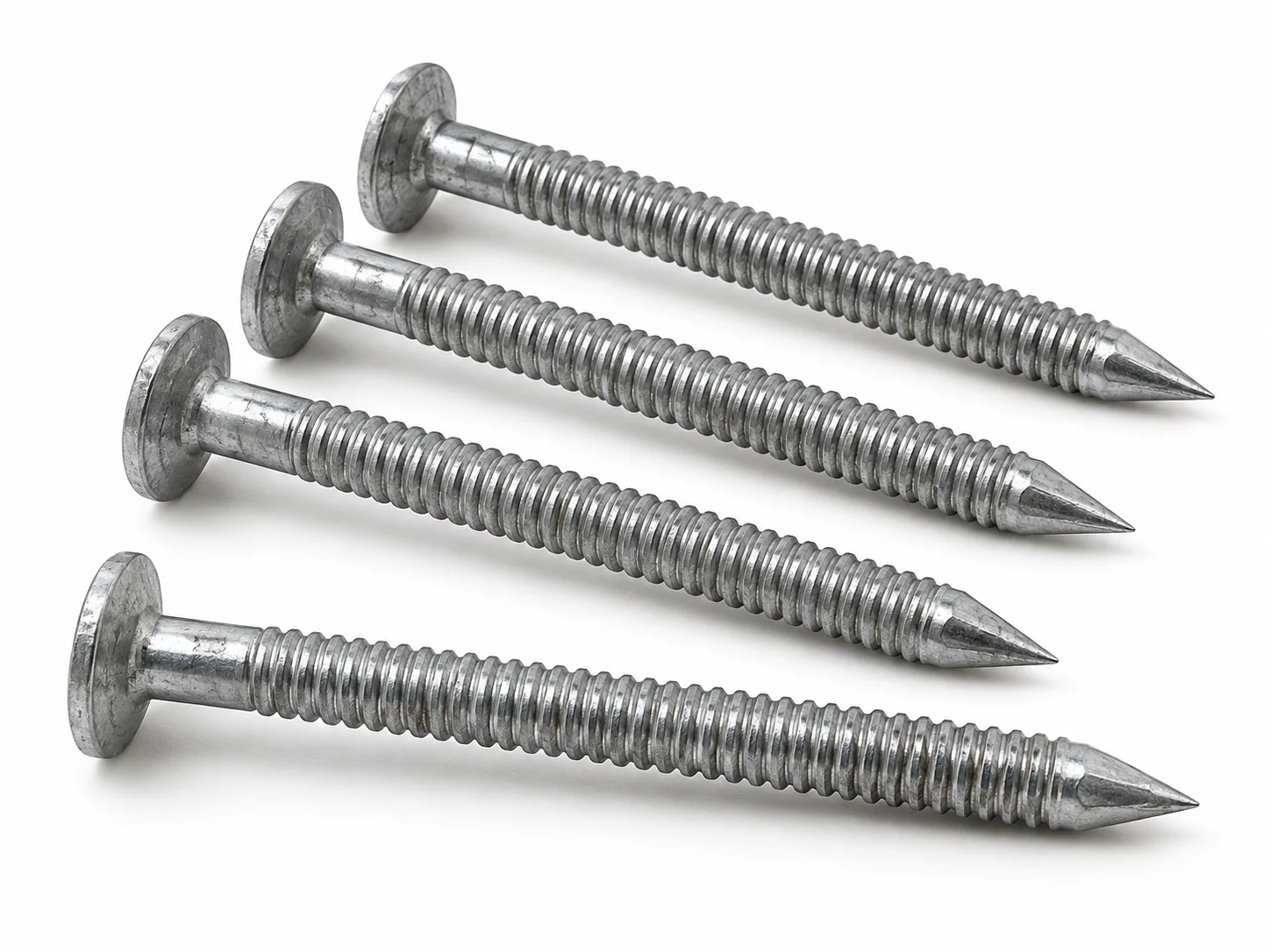

Kammnägel / Ankernägel für Holzverbinder
35 mm
Profilierte Nägel für dafür freigegebene Holzverbinder. Abmessung, Korrosionsschutz und Befestigungsbild nach Verbinderunterlagen und Bemessung auswählen.
Nagellänge wählen 35 mm
Menge wählen
Stk
100 Stk
Passendes Zubehör
5 Produkte

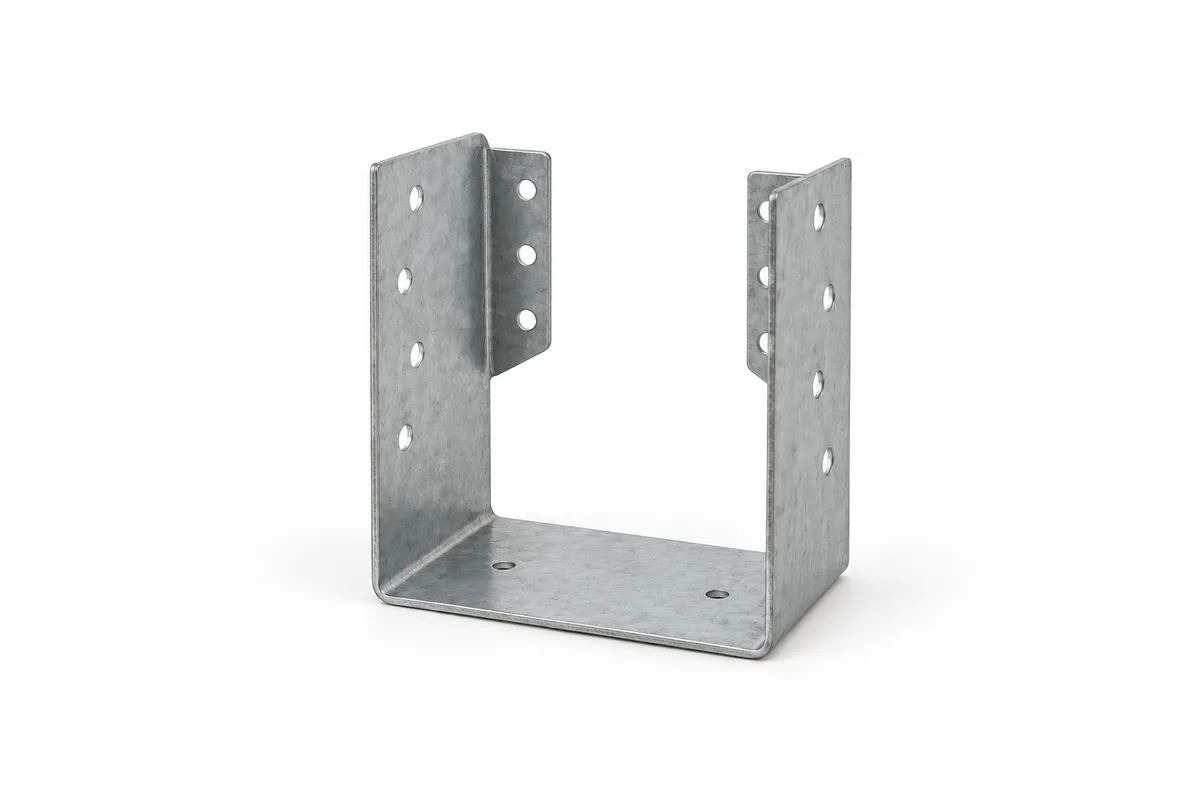

Balkenschuhe innenliegend
Europäische Technische Bewertung (ETA) des angebotenen Fabrikats; Bemessung nach DIN EN 1995
Holzverbinder
Nur bei ausdrücklich nachgewiesener Befestiger-Verbinder-Kombination einsetzen.
Kostenlos anfragen
11 Ausführungen · Symbolabbildung

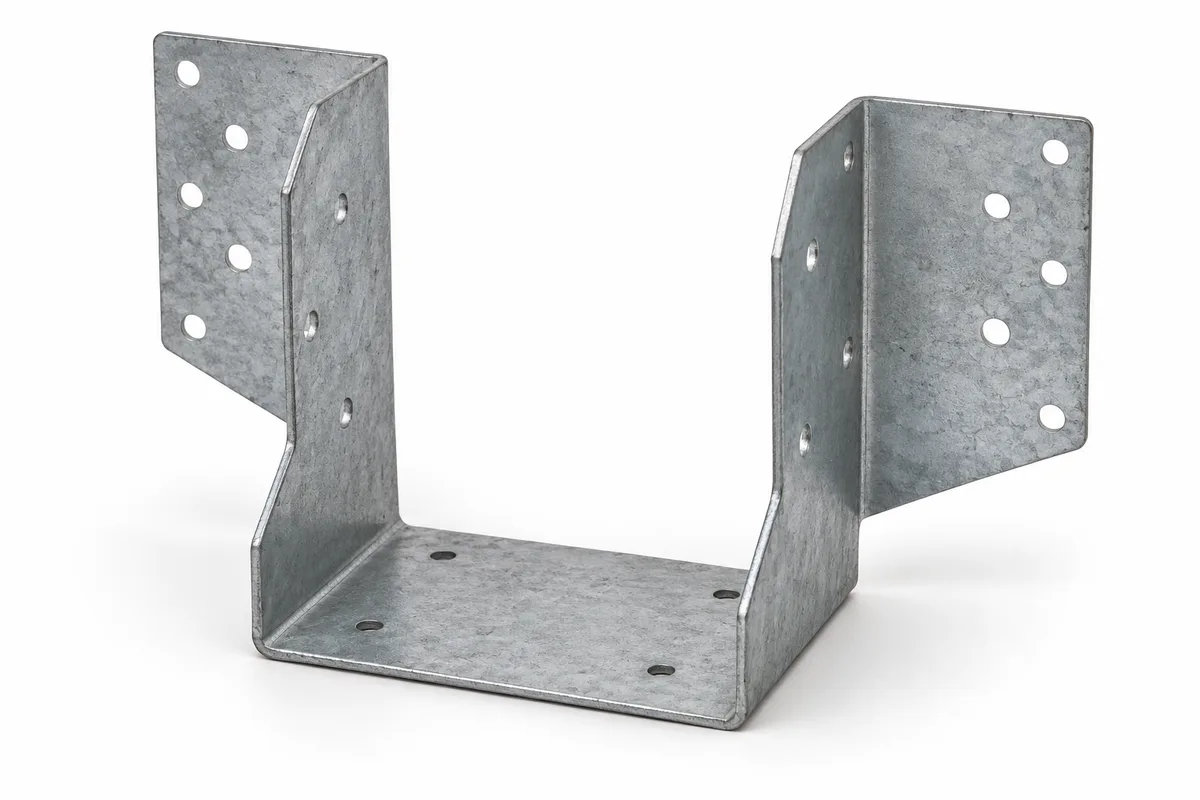

Balkenschuhe außenliegend
Europäische Technische Bewertung (ETA) des angebotenen Fabrikats; Bemessung nach DIN EN 1995
Holzverbinder
Nur bei ausdrücklich nachgewiesener Befestiger-Verbinder-Kombination einsetzen.
Kostenlos anfragen
10 Ausführungen · Symbolabbildung

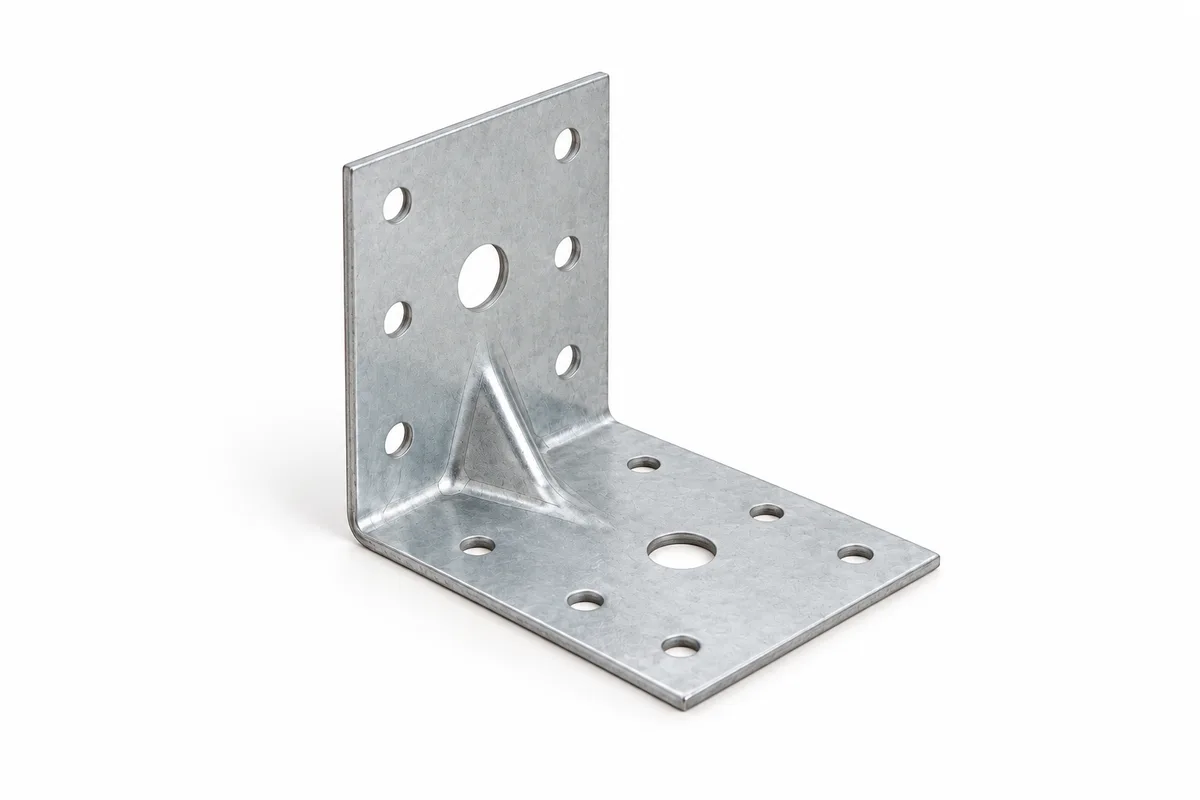

Winkelverbinder mit Rippe
Europäische Technische Bewertung (ETA) des angebotenen Fabrikats; Bemessung nach DIN EN 1995
Holzverbinder
Nur bei ausdrücklich nachgewiesener Befestiger-Verbinder-Kombination einsetzen.
Kostenlos anfragen
4 Ausführungen · Symbolabbildung

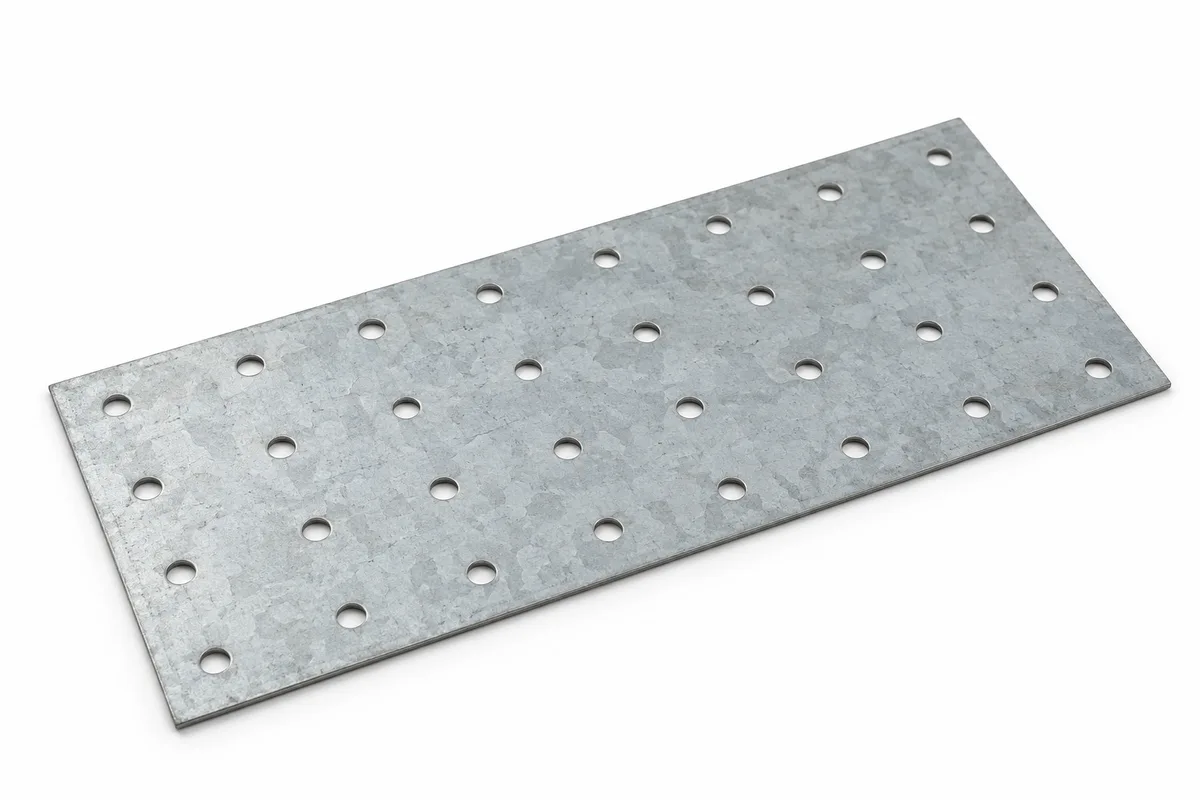

Lochplatten (Holzbau)
DIN EN 14545 (CE) bzw. ETA des angebotenen Fabrikats; Bemessung nach DIN EN 1995
Holzverbinder
Nur bei ausdrücklich nachgewiesener Befestiger-Verbinder-Kombination einsetzen.
Kostenlos anfragen
6 Ausführungen · Symbolabbildung

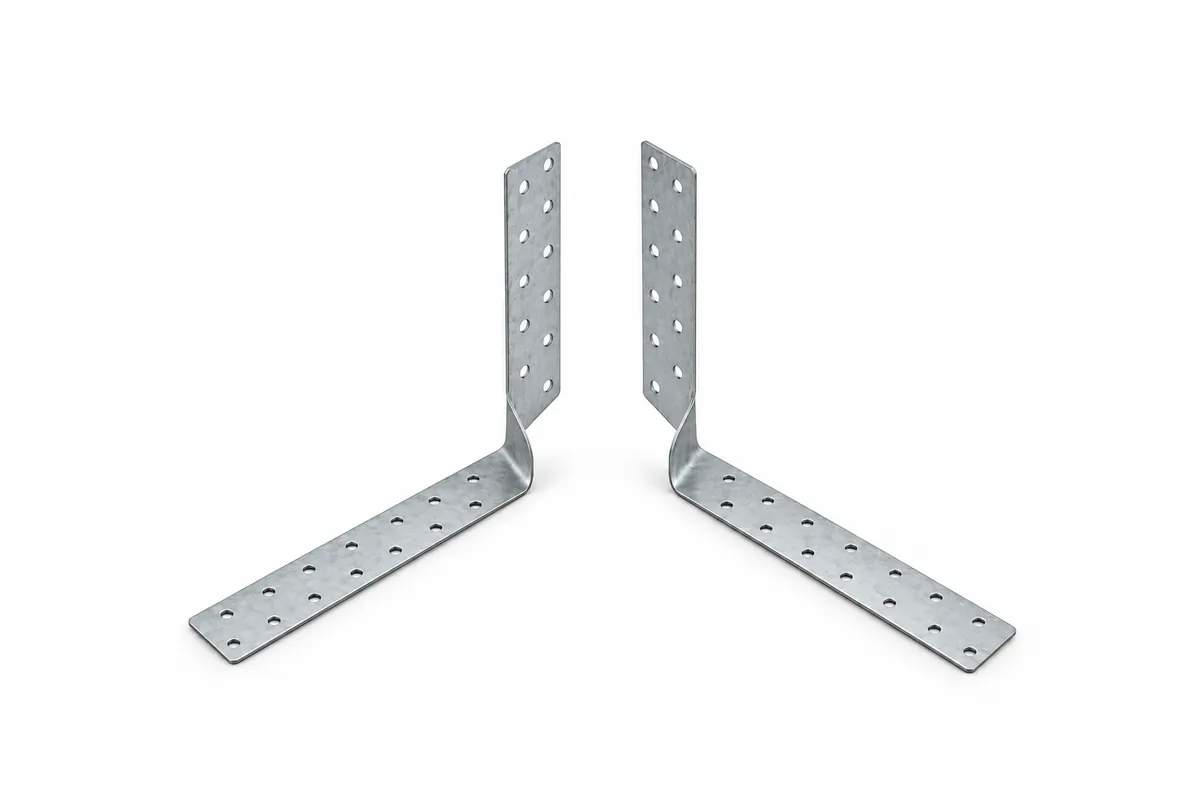

Sparrenpfettenanker
Europäische Technische Bewertung (ETA) des angebotenen Fabrikats; Bemessung nach DIN EN 1995
Holzverbinder
Nur bei ausdrücklich nachgewiesener Befestiger-Verbinder-Kombination einsetzen.
Kostenlos anfragen
12 Ausführungen · Symbolabbildung
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Technische Angaben
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Kammnägel / Ankernägel für Holzverbinder. Detaillierte Informationen finden Sie in den Abschnitten.
- Ausführungen
- Nur belegte Herstellerartikel in der Auswahl
- Bestelleinheit
- Stk
- Produktfamilie
- Kammnägel / Ankernägel für Holzverbinder
- Nagellänge
- 35 mm
- Material
- Stahl C9D oder C10D
- Technischer Nachweis
- ETA-04/0013; nur für nachgewiesene Anschlusskombinationen
- Länge
- 35 mm
- Hersteller
- Simpson Strong-Tie
- Produktart
- CNA-Kammnagel für Stahlblech-Holzverbindungen
- Durchmesser (mm)
- 4 mm
- Korrosionsschutz
- galvanisch verzinkt Fe/Zn12C, Schichtdicke > 12 µm
- Hersteller-Artikelnummer
- CNA4.0X35
- Anfrageeinheit
- Stk
Alle 3 Abschnitte anzeigen →
Produktbeschreibung
Kammnägel beziehungsweise dafür ausgewiesene Ankernägel werden zur Befestigung geeigneter Stahlblech-Holzverbinder eingesetzt. Ihr profilierter Schaft gehört zur vorgesehenen Wirkungsweise; normale glatte Nägel sind kein pauschaler Ersatz. Die zulässige Kombination wird durch die Unterlagen des jeweiligen Verbinders und des Befestigers bestimmt.
Vollständige Produktbeschreibung
Durchmesser, Länge, Kopf, Korrosionsschutz und erforderliche Einschlagtiefe müssen zur konkreten Verbindung passen. Die Stückzahl ergibt sich aus dem vorgesehenen Befestigungsbild je Anschluss und der Zahl der Anschlüsse. Verpackungseinheiten und Gewichtsgebinde werden erst nach Auswahl eines belegten Artikels in Bestellmengen umgerechnet.
Belegt sind die CNA-Nägel mit 4,0 mm Durchmesser und 35, 40, 50, 60, 75 oder 100 mm Länge. Korrosionsschutz und Nachweis beziehen sich auf diese Herstellerreferenz. Ein Gewichtspaket wird ohne belegten Inhalt nicht in Stück umgerechnet.
Die hier dargestellten Nägel dürfen nur mit dazu freigegebenen Verbindern verwendet werden.
- Für freigegebene Stahlblech-Holzverbinder
- Befestiger und Verbinder gemeinsam prüfen
- Befestigungsbild nach Bemessung
- Stückbedarf ohne erfundene Packungsgrößen
Material und Eigenschaften
- Ausführungen
- Nur belegte Herstellerartikel in der Auswahl
- Bestelleinheit
- Stk
- Produktfamilie
- Kammnägel / Ankernägel für Holzverbinder
Gewählte Ausführung
- Material
- Stahl C9D oder C10D
- Technischer Nachweis
- ETA-04/0013; nur für nachgewiesene Anschlusskombinationen
- Länge
- 35 mm
- Hersteller
- Simpson Strong-Tie
- Produktart
- CNA-Kammnagel für Stahlblech-Holzverbindungen
- Durchmesser (mm)
- 4 mm
- Korrosionsschutz
- galvanisch verzinkt Fe/Zn12C, Schichtdicke > 12 µm
- Hersteller-Artikelnummer
- CNA4.0X35
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz der gewählten Ausführung
Kammnägel / Ankernägel für Holzverbinder · 35 mm. Belegtes Referenzprodukt: Simpson Strong-Tie CNA4.0X35. Eignung und Händlerangebot anhand der Produktunterlagen prüfen.
Geeignet für
- Balkenschuh oder Winkelverbinder befestigen
- Benötigte Stückzahl ermitteln
Einsatzgrenzen
- Keine pauschale Tragfähigkeit aus Nageldurchmesser oder Stückzahl ableiten.
- Maschinelles Setzen nur mit dafür geeigneten Befestigern und Werkzeugen.
Anwendungen und Zielgruppen
- Balkenschuh oder Winkelverbinder befestigen
- Benötigte Stückzahl ermitteln
Welche Ausführung passt zum Vorhaben?
Benötigte Stückzahl ermitteln
Befestiger je Anschluss aus dem bemessenen Lochbild übernehmen.
Voll- und Teilbelegung sind nicht beliebig austauschbar.
Ausführungen im Überblick
- Nagellänge
- 35 mm, 40 mm, 50 mm, 60 mm, 75 mm, 100 mm
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Planung und Verarbeitung
- Schritt 1 – Den ausgewählten Herstellerartikel und seine aktuellen Produktunterlagen mit dem geplanten Einsatz abgleichen. Verbinder, Nageltyp, Abmessung und Korrosionsschutz mit Produktunterlagen und Planung abgleichen.
- Schritt 2 – Verbinder ausrichten und Nägel in den vorgesehenen Löchern mit geeignetem Werkzeug setzen; Abstände und Einschlagtiefe beachten.
- Schritt 3 – Befestigungsbild und korrekten Sitz kontrollieren; beschädigte Befestiger nach Herstellerangabe ersetzen.
Wichtige Hinweise
- Keine pauschale Tragfähigkeit aus Nageldurchmesser oder Stückzahl ableiten.
- Maschinelles Setzen nur mit dafür geeigneten Befestigern und Werkzeugen.
Sicherheit, Lagerung und Entsorgung
- Hinweis
- Keine pauschale Tragfähigkeit aus Nageldurchmesser oder Stückzahl ableiten. Maschinelles Setzen nur mit dafür geeigneten Befestigern und Werkzeugen.
Häufige Fehler vermeiden
- Glatte Nägel als gleichwertigen Ersatz verwenden
- Anzahl nach Gefühl statt nach Befestigungsbild wählen
- Beschichtungen oder Werkstoffe ohne Korrosionsprüfung kombinieren
Unterlagen
Unterlagen
Unterlagen
- Simpson Strong-Tie CNA-Kammnägel
- ETA-04/0013 für CNA und CSA · PDF · 0,5 MB
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Kann ich normale Nägel nehmen?
Nur Befestiger verwenden, die für die konkrete Verbindung vorgesehen sind. Glatte Nägel sind kein pauschaler Ersatz für Kammnägel.
Welche Länge und welchen Durchmesser brauche ich?
Die Werte ergeben sich aus den Verbinderunterlagen, dem Holzquerschnitt und der Bemessung.
Wie viele Nägel brauche ich?
Anzahl der Anschlüsse mal Befestiger je vorgesehenem Lochbild. Zusätzliche Reserve ist eine Bestellentscheidung und keine Änderung des Nachweises.
Sind Ankernägel und Kammnägel immer identisch?
Handelsbezeichnungen können variieren. Maßgeblich sind Bauart, Abmessung und Freigabe des konkreten Artikels.
Kann ich Nägel durch Verbinderschrauben ersetzen?
Nur wenn die jeweilige Kombination und das vorgesehene Befestigungsbild ausdrücklich zulässig sind.
Wie wird angefragt?
Mit Verbinderfabrikat beziehungsweise Nachweis, Befestigerabmessung, Korrosionsanforderung und Stückbedarf; Packungsinhalt bestätigt das Angebot.
Welche Daten sind konkret belegt?
Belegt sind die CNA-Nägel mit 4,0 mm Durchmesser und 35, 40, 50, 60, 75 oder 100 mm Länge. Korrosionsschutz und Nachweis beziehen sich auf diese Herstellerreferenz. Ein Gewichtspaket wird ohne belegten Inhalt nicht in Stück umgerechnet.
Die hier dargestellten Nägel dürfen nur mit dazu freigegebenen Verbindern verwendet werden.
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Antworten zur Auswahl und wichtige Fachbegriffe
Begriffe erklärt
Kammnagel
Nagel mit profiliertem Schaft; konkrete Eigenschaften ergeben sich aus dem Produktnachweis.
Befestigungsbild
Vorgesehene Anordnung und Anzahl der Befestiger im Verbinder.
Einschlagtiefe
Im Holz wirksame Länge des gesetzten Nagels nach den Produktunterlagen.
