Balkenschuh auswählen: Nennbreite, Höhe und Auflagertiefe
Breite und Höhe sind die Vorauswahl. Erst tatsächliche Passung, Auflagerung und der Anschlussnachweis machen daraus eine geeignete Ausführung.
Die Bauform richtig verstehen

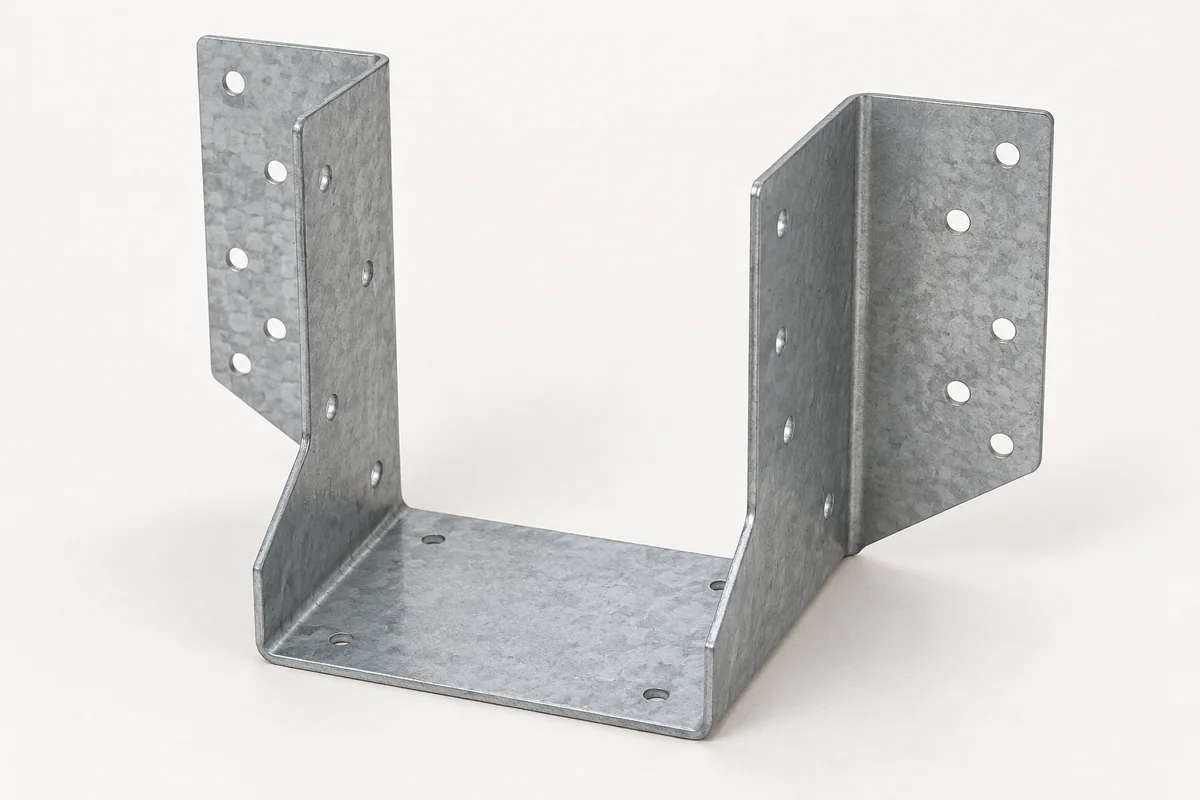

Außenliegende Laschen sind außerhalb der Balkenaufnahme angeordnet und am Anschluss zugänglich. Das Wort außenliegend beschreibt keine Freigabe für Bewitterung. Schutz und Materialausführung müssen zur tatsächlichen Umgebung passen.
Ein Nebenträger wird am Hauptträger beziehungsweise einer dafür nachgewiesenen Anschlusskonstruktion unterstützt. Andere Befestigungsgründe als Holz verlangen eine entsprechend geeignete Verbinder- und Verankerungskombination.
Nennbreite und tatsächliche Passung trennen
Ein Katalogmaß wie 80 × 120 mm bezeichnet die Nennmaßkombination der Vorauswahl. Tatsächliche Innenbreite, Toleranz und erforderliches Spiel sind am konkreten Produkt zu prüfen. Auch das vorhandene Holzmaß kann von seiner Bezeichnung abweichen.
Ein breiterer Schuh ist kein allgemeiner Ersatz für einen schmaleren Anschluss. Wenn Anlage und vorgesehene Befestigung nicht stimmen, ist die Verbindung nicht allein durch mehr Breite richtig. Passende Auflage und Holzquerschnitte gehören zum Anschlussplan.
Verbinderhöhe und Auflagertiefe prüfen
Die Schuhhöhe ist nicht automatisch die erforderliche Balkenhöhe. Mindestholzabmessungen, Lochbild, Randabstände und Befestigung müssen zusammenpassen. Eine höhere Ausführung ist keine pauschale Tragfähigkeitsstufe.
Die Auflagertiefe beschreibt die vorgesehene Unterstützung des Nebenträgers. Sie darf nicht aus Breite oder Höhe errechnet oder aus einem Symbolbild gemessen werden. Bei fehlender konkreter Angabe: Herstellerangabe prüfen.
Vorhandene Kombinationen sind nicht frei mischbar
Die aktuelle Auswahl enthält 60 ×100/130, 80 ×120, 100 ×90/140, 120 ×160/190, 140 ×180, 160 ×200 und 180 ×220 mm. Es sind zehn gekoppelte Kombinationen, keine vollständige Matrix aller Breiten und Höhen.
Weitere Maße, andere Blechdicken oder besondere Materialausführungen müssen als konkrete Produkte belegt sein. Allgemeine Angaben eines ähnlichen Produkts reichen nicht aus, um eine neue sofort passende Ausführung zu behaupten.
Anfrage vollständig beschreiben
Nennmaß, Stückzahl, Befestigungsgrund und Einbausituation festhalten. Für die technische Zuordnung außerdem Haupt- und Nebenträgerquerschnitte, erforderliche Lasten/Lastrichtungen und vorhandene Anschlussplanung bereitstellen. Die Auswahl des Befestigungsgrunds ist eine Anforderung, keine Eignungsbestätigung.
Das Angebot muss die konkrete Ausführung mit tatsächlichen Abmessungen und zugehörigen Bemessungs- und Montageunterlagen identifizieren. Charakteristische Werte und Bemessungswerte unterscheiden. Keine allgemeine Kilogramm-Tragfähigkeit aus dem Nennmaß ableiten.
Material direkt auswählen
Diese Produktbereiche passen zum beschriebenen Aufbau. Öffnen Sie die Karte und wählen Sie die passende Variante oder senden Sie eine Anfrage.
Quellen und Herstellerunterlagen
Häufige Fragen
Ist 80 mm automatisch die genaue Innenbreite?
Das Nennmaß dient der Vorauswahl. Tatsächliche Innenbreite, Toleranz und Holzpassung am konkreten Produkt prüfen.
Muss ein 120-mm-Balkenschuh zu einem 120-mm-hohen Balken gehören?
Nicht automatisch. Erforderliche Holzabmessungen und Belegung folgen dem konkreten Anschlussnachweis.
Was ist die Auflagertiefe?
Die vorgesehene Tiefe der Unterstützung des Nebenträgers. Sie ist eine eigene Produktangabe und nicht aus Breite oder Höhe abzuleiten.
Kann ich jede Breite mit jeder Höhe kombinieren?
Nein. Die Auswahl bietet nur tatsächlich vorhandene Katalogkombinationen; zusätzliche Maße müssen gesondert belegt werden.
