20/210 · Negativlage

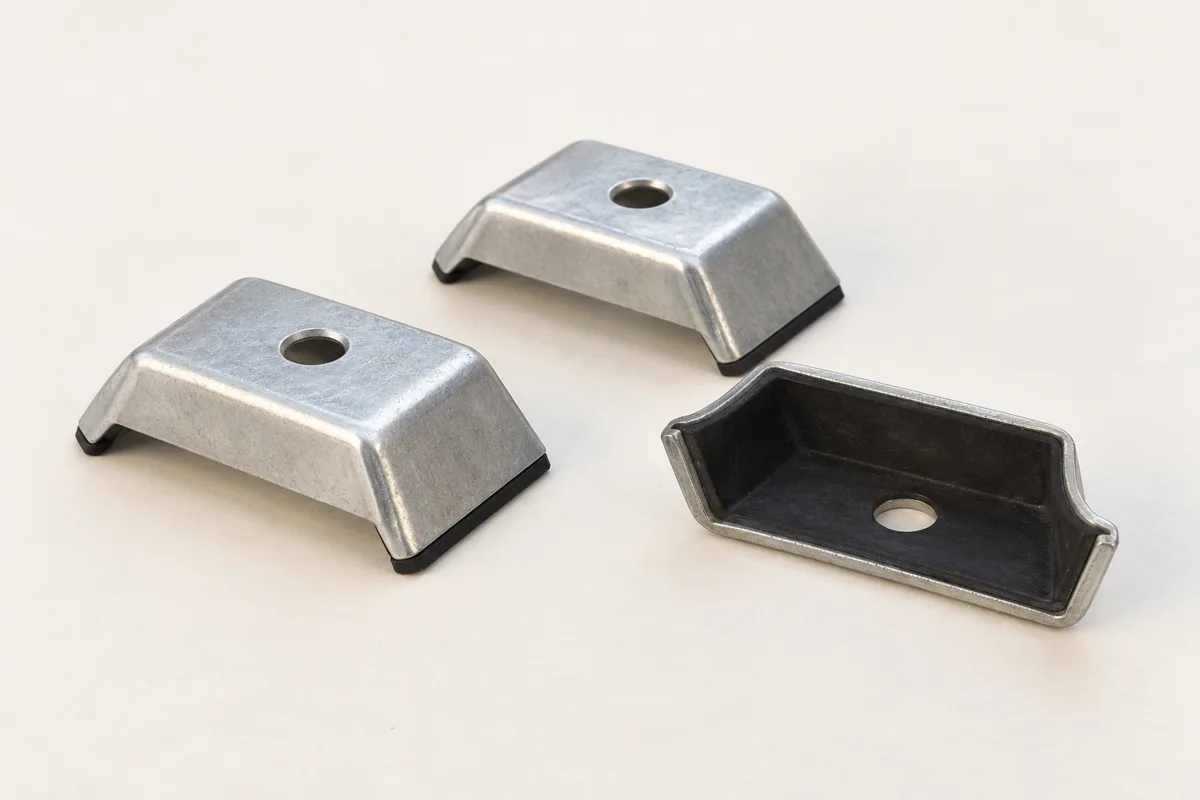

Aluminium-Kalotten mit unterseitiger Dichtung zur Obergurtbefestigung der zugeordneten Trapezprofil-Geometrie 20/210 in Negativlage.
Schraube nach Unterkonstruktion und erforderlicher Verankerung wählen.
6 Ausführungen · Symbolabbildung
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Alu-Kalotten für Trapezblech 20/210 in Negativlage. Detaillierte Informationen findest Du in den Abschnitten.
Aluminium-Kalotten mit unterseitiger Dichtung zur Obergurtbefestigung der zugeordneten Trapezprofil-Geometrie 20/210 in Negativlage. Die Kalotte verteilt die Auflagekraft am Befestigungspunkt. Profilhöhe allein reicht zur Auswahl nicht aus; Gurt- und Flankengeometrie müssen ebenfalls passen.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Aluminium-Kalotten mit unterseitiger Dichtung zur Obergurtbefestigung der zugeordneten Trapezprofil-Geometrie 20/210 in Negativlage.
Anzahl aus den vorgesehenen Obergurt-Befestigungspunkten übernehmen. Nicht zusätzlich Kalotten für eine reine Untergurtbefestigung ansetzen.
Prüfe die tatsächliche Anschlusskontur und den vollständigen Aufbau. Ein Symbolbild ist keine maßhaltige Montagezeichnung.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Nein. Auch Gurtbreite, Flankenwinkel und Einbaulage müssen zur Kontur passen.
Die hier angebotene Kalotte ist für die Obergurtbefestigung bestimmt.
Nein. Kalotte und geeignete Schraube mit Dichtung gehören zur vorgesehenen Befestigung zusammen.
So viele wie die dafür geplanten Obergurt-Befestigungspunkte.
Nein. Sie nennt Höhe und Teilung, aber nicht jede mögliche Gurtbreite oder Flankenform. Vergleiche die zugeordnete Profilzeichnung oder ein Muster mit der tatsächlichen Kontur und der Negativlage.
