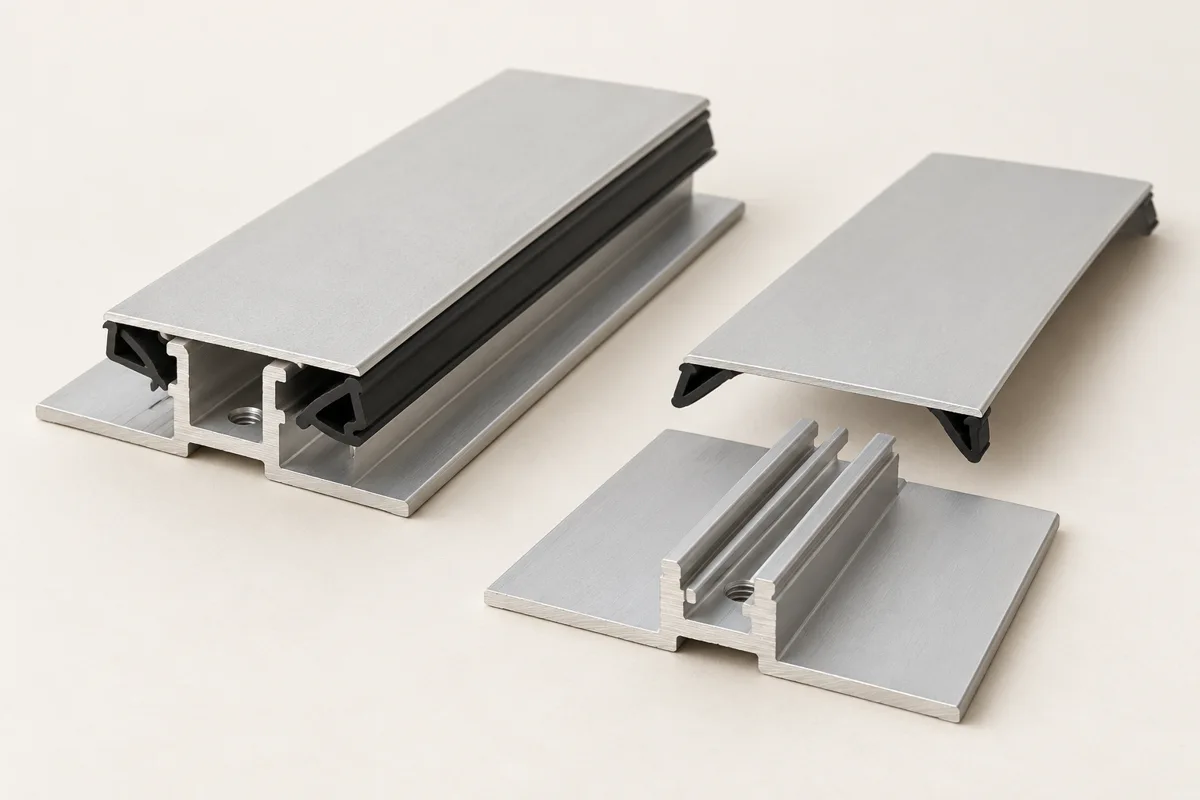

Alu-Verbindungsprofil für Stegplatten
KI-generierte Symbolabbildung

Alu-Verbindungsprofil für Stegplatten

2 m · 16 mm

Alu-Verbindungsprofile verbinden zwei benachbarte Stegplatten auf einem tragfähigen Auflager. Du wählst zwischen 16 und 25 mm Plattenstärke sowie 2, 3, 4, 5 oder 6 m Profillänge.

Plattenstärke wählen 16 mm
Plattenstärke
Profillänge wählen 2 m
Profillänge

Menge wählen

Stk
1 Stk2 m Nennlänge · Alu-Verbindungsprofil für Stegplatten – 2 m · 16 mm

Passendes Zubehör

2 Produkte

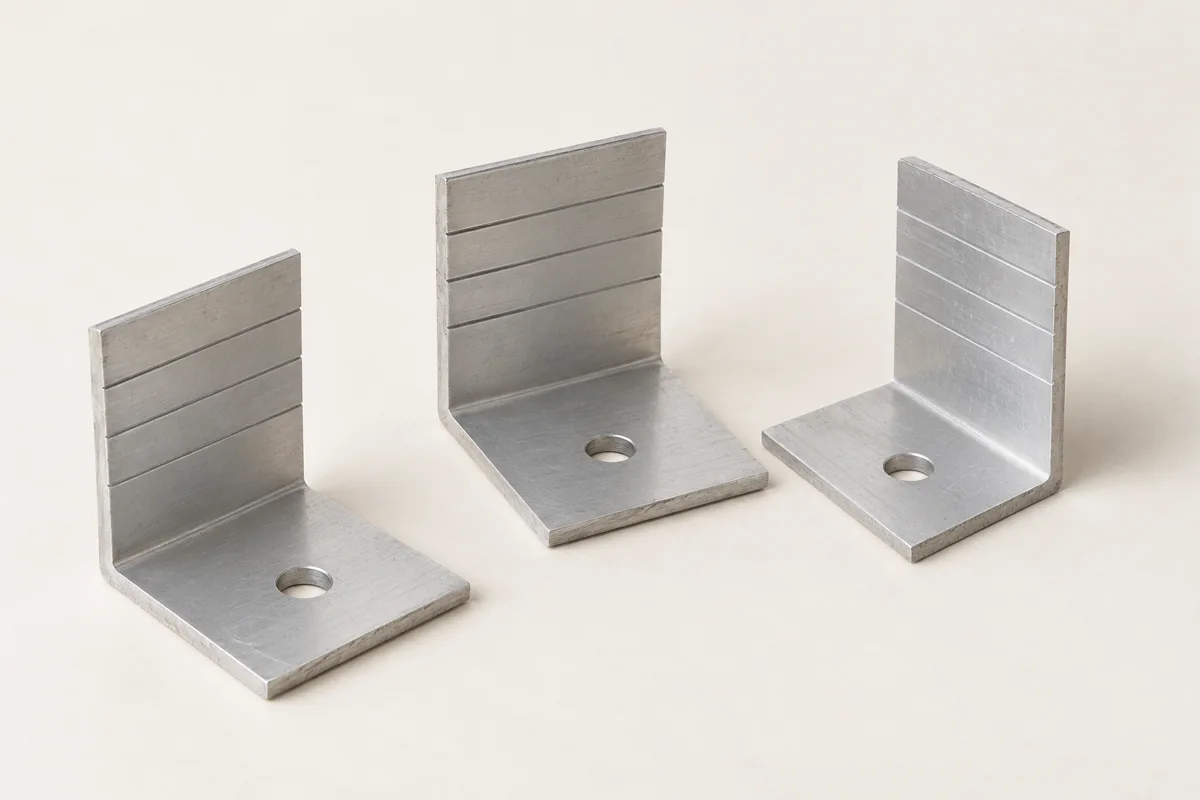

Alu-Haltewinkel für Stegplatten-Verlegeprofile
Befestigung

Anschlag am traufseitigen Profilende vorsehen.

Kostenlos anfragen

1 Ausführung · Symbolabbildung

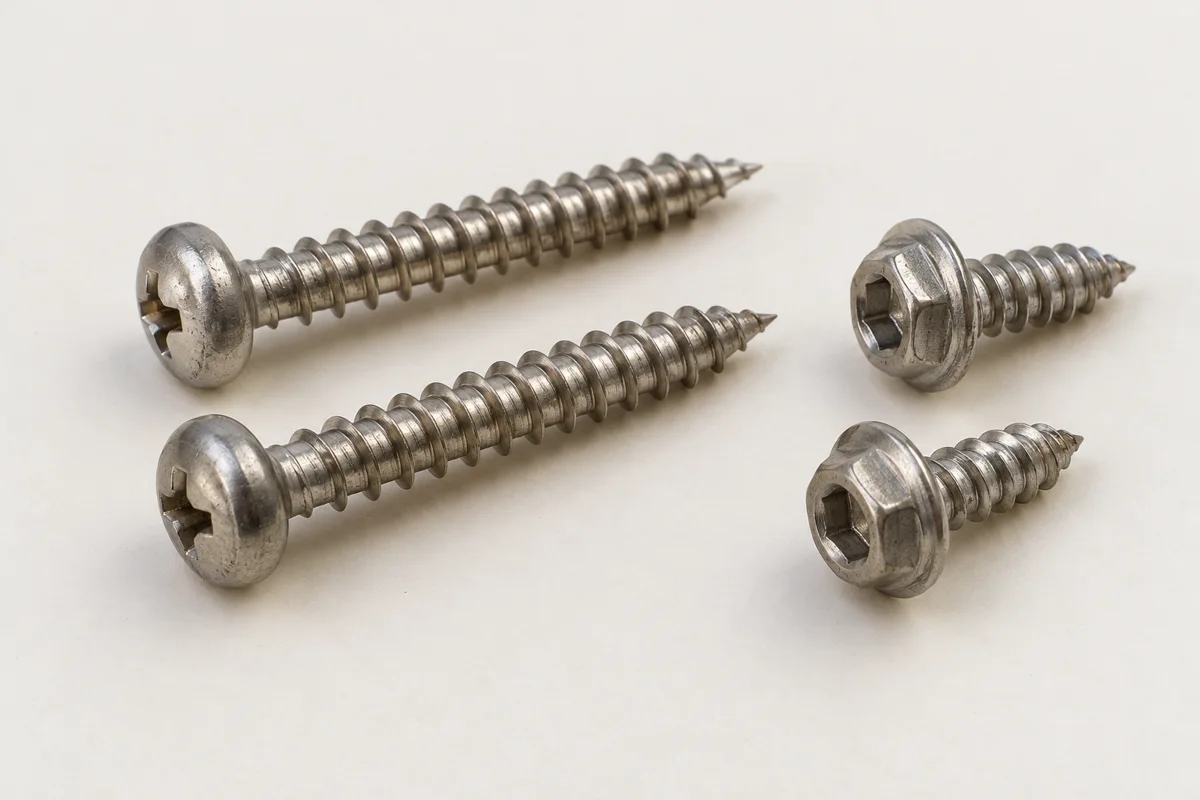

Edelstahlschrauben für Stegplatten-Verlegeprofile
Befestigung

Verschraubung passend zum ausgewählten Profil.

Kostenlos anfragen

3 Ausführungen · Symbolabbildung

Produkt & technische Daten

Ausführung, Eigenschaften und Normen im Überblick

Technische Angaben

Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Alu-Verbindungsprofil für Stegplatten. Detaillierte Informationen findest Du in den Abschnitten.

Profillänge
2 m
Plattenstärke
16 mm
Material
Aluminium
Position
Mitte
Profilhöhe
33 mm
Lieferumfang
Ober- und Unterprofil mit zugehörigen Dichtlippen
Profilbreite
61 mm
Geeignete Plattenstärke
16 mm
Anfrageeinheit
Stk
Alle 4 Abschnitte anzeigen →

Produktbeschreibung

Alu-Verbindungsprofile verbinden zwei benachbarte Stegplatten auf einem tragfähigen Auflager. Du wählst zwischen 16 und 25 mm Plattenstärke sowie 2, 3, 4, 5 oder 6 m Profillänge. Ober- und Unterprofil mit passenden Dichtlippen bilden eine zusammengehörige Verlegeeinheit.

Vollständige Produktbeschreibung

Die Profile laufen in Gefällerichtung; sie sind nicht freitragend. Stirnseitige U-Profile und Abrutschwinkel erfüllen andere Aufgaben.

  • Alu-Verbindungsprofile verbinden zwei benachbarte Stegplatten auf einem tragfähigen Auflager. Du wählst zwischen 16 und 25 mm Plattenstärke sowie 2, 3, 4, 5 oder 6 m Profillänge.
  • Ein Stück ist eine vollständige Verlegeeinheit in der gewählten Länge. Bei n nebeneinanderliegenden Platten brauchst Du im einfachen durchgehenden Dachfeld n−1 Mittelprofile und zwei Randprofile. Sonderfelder und Unterbrechungen separat planen.

Material und Eigenschaften

Gewählte Ausführung

Länge
2 m
Material
Aluminium
Position
Mitte
Profilhöhe
33 mm
Lieferumfang
Ober- und Unterprofil mit zugehörigen Dichtlippen
Profilbreite
61 mm
Profillänge
2 m
Geeignete Plattenstärke
16 mm

Normen und Nachweise

Technische Nachweise
Für die tatsächlich gelieferte Ausführung brauchst Du die zugehörige technische Montageinformation. Bei mechanischen Dachbefestigungen ist zusätzlich der passende Befestigungsnachweis erforderlich; eine generische Produktseite ersetzt ihn nicht.

Einsatz & Auswahlhilfe

Eignung prüfen, Bedarf planen und Ausführungen einordnen

Anwendungen und Zielgruppen

  • Alu-Verbindungsprofile verbinden zwei benachbarte Stegplatten auf einem tragfähigen Auflager. Du wählst zwischen 16 und 25 mm Plattenstärke sowie 2, 3, 4, 5 oder 6 m Profillänge.

Welche Ausführung passt zum Vorhaben?

Ausführung sicher wählen

Alu-Verbindungsprofile verbinden zwei benachbarte Stegplatten auf einem tragfähigen Auflager. Du wählst zwischen 16 und 25 mm Plattenstärke sowie 2, 3, 4, 5 oder 6 m Profillänge.

Ein Stück ist eine vollständige Verlegeeinheit in der gewählten Länge. Bei n nebeneinanderliegenden Platten brauchst Du im einfachen durchgehenden Dachfeld n−1 Mittelprofile und zwei Randprofile. Sonderfelder und Unterbrechungen separat planen.

Prüfe die tatsächliche Anschlusskontur und den vollständigen Aufbau. Ein Symbolbild ist keine maßhaltige Montagezeichnung.

Verarbeitung & Sicherheit

Verarbeitung planen, Hinweise beachten und Material richtig lagern

Planung und Verarbeitung

  1. Schritt 1 – Unterkonstruktion, Dachneigung und Profilraster planen.
  2. Schritt 2 – Passendes Profil für Plattendicke und Einbauposition wählen.
  3. Schritt 3 – Dichtlippen und vorgegebene Befestigung ohne starres Einspannen montieren.
  4. Schritt 4 – Wasserablauf, Dehnungsraum und traufseitige Abrutschsicherung prüfen.

Wichtige Hinweise

  • Kein einfaches Kunststoff-H-Profil als Ersatz verwenden. Platten bei Montage nicht unmittelbar betreten.
  • Plane bei langen Profilen Transportweg und Auflager ohne Verformung. Unterschiedliche Profilserien oder Plattenstärken nicht mischen.

Sicherheit, Lagerung und Entsorgung

Lagerung
Lagere die Profile trocken, eben und vollflächig unterstützt; schütze Dichtlippen und Profilenden vor Druck und Verformung.
Entsorgung
Trenne Metall, mineralische Formteile, Kunststoff und Klebstoffreste entsprechend den örtlichen Entsorgungsregeln. Verpackungen getrennt sammeln.

Lieferung und Verpackung

Anfrageeinheit
Du bestellst ganze Stück der ausgewählten Ausführung. Setze Schrauben, Klammern und Formteile als eigene Positionen an.
Transport und Annahme
Plane bei 4–6 m langen Profilen ein geeignetes Fahrzeug, den Entladeort und eine ausreichend lange, ebene Ablage.

Häufige Fragen

Antworten zur Auswahl und wichtige Fachbegriffe

Häufige Fragen

Welche Plattenstärke passt?

Wähle das Profil für die tatsächliche Plattendicke. Eine Ausführung für 16 mm ist kein Ersatz für die 25-mm-Ausführung.

Was gehört zum Profil?

Die gewählte Verlegeprofil-Ausführung umfasst Ober- und Unterprofil mit den zugehörigen Dichtlippen. Platten, Schrauben, Stirnprofile und Haltewinkel sind eigene Positionen.

Wie ermittle ich die Länge?

Die Profillänge folgt der Sparren- und Plattenlänge in Wasserlaufrichtung. Stirnseitige U-Profile folgen dagegen der Plattenbreite.

Ist damit die Stützweite festgelegt?

Nein. Lasten, Auflager, Sparrenabstände und Befestigung müssen für den vollständigen Aufbau bemessen sein. Unterschiedliche Profilserien nicht miteinander mischen.

Wie viele Mittel- und Randprofile brauche ich?

Bei vier nebeneinanderliegenden Platten in einem einfachen durchgehenden Dachfeld planst Du drei Mittelprofile und zwei Randprofile, jeweils über die erforderliche Profillänge. Das ist eine Stückplanung, kein statischer Nachweis.

Kann ich zwei kurze Profile statt eines langen einsetzen?

Nicht ohne ein geplantes Anschlussdetail. Ein Stoß braucht geeignete Unterstützung, Wasserführung und Dehnungsraum. Wähle für einen durchgehenden Abschnitt eine ausreichend lange Ausführung.
