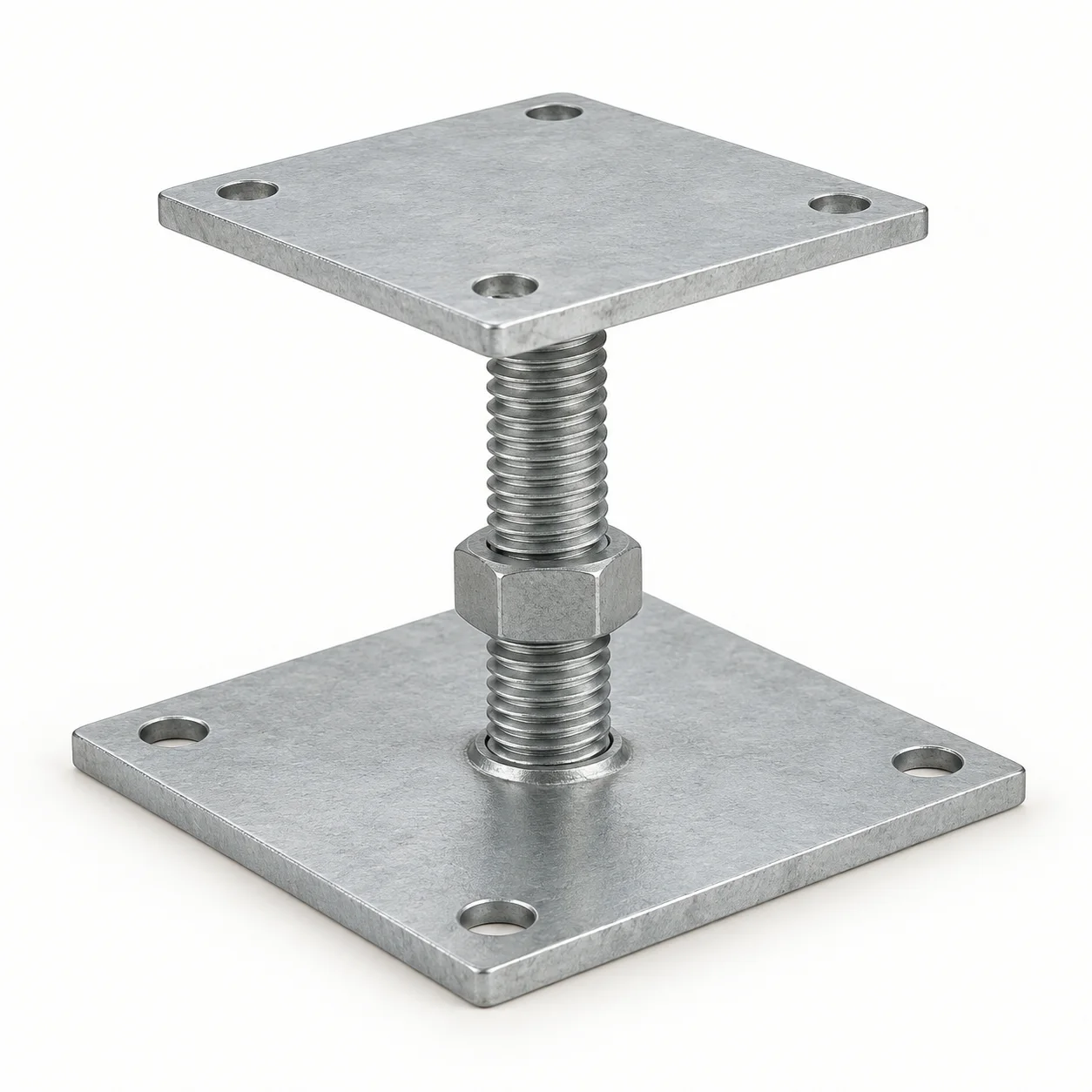

Verstellbarer Stützenfuß APB100/150Z
APB100/150Z · 100–150 mm
Höhenverstellbarer Stützenfuß für Holzstützen ab 100 × 100 mm. Verstellbereich 100–150 mm, obere Platte 100 × 100 mm und Fußplatte 130 × 130 mm.
Ausführung wählen APB100/150Z · 100–150 mm
Menge wählen
Passendes Zubehör
Konstruktionsvollholz (KVH) C24
Ausführung und Anordnung anhand der zugehörigen Herstellerunterlagen prüfen.
57 Ausführungen · Symbolabbildung
Ausführung und Anordnung anhand der zugehörigen Herstellerunterlagen prüfen.
6 Ausführungen · Symbolabbildung
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Produkt & technische Daten
Ausführung, Eigenschaften und Normen im Überblick
Technische Angaben
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Verstellbarer Stützenfuß APB100/150Z. Detaillierte Informationen finden Sie in den Abschnitten.
- Material
- S235JR mit Zink-Nickel-Überzug und TopCoat
- Technischer Nachweis
- ETA-07/0285; Anschluss gemäß Herstellerunterlagen
- Hersteller
- Simpson Strong-Tie
- Hersteller-Verpackungseinheit (Stück)
- 12
- Mindestens holztiefe (mm)
- 100 mm
- Mindestens holzbreite (mm)
- 100 mm
- Ausfuehrung
- APB100/150Z · 100–150 mm
- Gewicht (kg)
- 1,3
- Verstellhoehe
- 100–150 mm
- Hersteller-Artikelnummer
- APB100/150Z
- Anfrageeinheit
- Stk
Alle 4 Abschnitte anzeigen →
Produktbeschreibung
Herstellerreferenz für Stützen ab 100 × 100 mm, Verstellhöhe 100–150 mm. Obere Platte 100 × 100 mm, Fußplatte 130 × 130 mm. Herstellerabgabe nur in VPE zu zwölf; Abgabemenge des Händlers bestätigen.
Vollständige Produktbeschreibung
Hersteller nennt SSH Ø10 × 80 für Holz und geeignete M10-Verankerung an Beton; die konkreten Nachweise und Randbedingungen gelten. Anfrage nach konkretem Herstellerartikel. Anzahl und Anordnung der Verbindungsmittel folgen der Planung und den zugehörigen Herstellerunterlagen.
Fabrikat, Lieferumfang, Abgabemenge und Liefertermin bestätigt das Händlerangebot.
- Verstellbarer Stützenfuß APB100/150Z
- Belegte Herstellerartikel einzeln auswählen
- Ausführung, Lieferumfang und Nachweis im Angebot bestätigen
Material und Eigenschaften
- Material
- S235JR mit Zink-Nickel-Überzug und TopCoat
- Technischer Nachweis
- ETA-07/0285; Anschluss gemäß Herstellerunterlagen
- Hersteller
- Simpson Strong-Tie
- Hersteller-Verpackungseinheit (Stück)
- 12
- Mindestens holztiefe (mm)
- 100 mm
- Mindestens holzbreite (mm)
- 100 mm
Gewählte Ausführung
- Material
- S235JR mit Zink-Nickel-Überzug und TopCoat
- Technischer Nachweis
- ETA-07/0285; Anschluss gemäß Herstellerunterlagen
- Gewicht (kg)
- 1,3
- Hersteller
- Simpson Strong-Tie
- Verstellhoehe
- 100–150 mm
- Hersteller-Artikelnummer
- APB100/150Z
- Hersteller-Verpackungseinheit (Stück)
- 12
- Mindestens holztiefe (mm)
- 100 mm
- Mindestens holzbreite (mm)
- 100 mm
Normen und Nachweise
- Technische Nachweise
- Passende technische Unterlagen und Lieferumfang im Angebot bestätigen.
- Produktnorm
- ETA-07/0285; Anschluss gemäß Herstellerunterlagen
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz & Auswahlhilfe
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Einsatz der gewählten Ausführung
Höhenverstellbarer Stützenfuß für Holzstützen ab 100 × 100 mm. Verstellbereich 100–150 mm, obere Platte 100 × 100 mm und Fußplatte 130 × 130 mm.
Einsatzgrenzen
- Anschluss und Montage gemäß Planung und Herstellerunterlagen.
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Verarbeitung & Sicherheit
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Planung und Verarbeitung
- Schritt 1 – Anschlussaufgabe und Planung klären.
- Schritt 2 – Artikel und erforderlichen Korrosionsschutz auswählen.
- Schritt 3 – Befestiger und ergänzende Teile gemäß Nachweis zusammenstellen.
- Schritt 4 – Untergrund, Abstände und Montage gemäß Herstellerunterlagen prüfen.
Wichtige Hinweise
- Keine pauschale Tragfähigkeit aus Abmessungen ableiten.
- Befestiger, Anschluss und Untergrund gemeinsam nachweisen.
Sicherheit, Lagerung und Entsorgung
- Hinweis
- Für tragende Anschlüsse Planung, Produktnachweis und Montageanweisung beachten.
- Zuschnitt
- Bauteile nicht ohne Herstellerfreigabe verändern.
- Lagerung
- Trocken lagern und den erforderlichen Korrosionsschutz gemäß Einbausituation prüfen.
Unterlagen
Unterlagen
Unterlagen
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Antworten zur Auswahl und wichtige Fachbegriffe
Häufige Fragen
Wofür ist das Produkt vorgesehen?
Herstellerreferenz für Stützen ab 100 × 100 mm, Verstellhöhe 100–150 mm. Obere Platte 100 × 100 mm, Fußplatte 130 × 130 mm. Herstellerabgabe nur in VPE zu zwölf; Abgabemenge des Händlers bestätigen.
Hersteller nennt SSH Ø10 × 80 für Holz und geeignete M10-Verankerung an Beton; die konkreten Nachweise und Randbedingungen gelten.
Welche Angaben muss meine Anfrage enthalten?
Gewählte Ausführung, Stückzahl beziehungsweise Rollenmenge, Anschlussaufgabe und Vorgaben aus der Planung angeben. Lieferort und Termin ergänzen.
Welche Ausführungen sind auswählbar?
Nur die anhand der Herstellerquelle einzeln belegten Artikel sind angelegt. Andere Maße oder Korrosionsschutzvarianten separat mit dem Händler klären.
Ersetzt die Auswahl eine Anschlussbemessung?
Die Produktwahl ersetzt keinen statischen Anschlussnachweis. Verbinder, Befestiger, Untergrund und Einbaubedingungen gemeinsam prüfen.
Welche Unterlagen gehören zum Angebot?
Konkreten Herstellerartikel, Datenblatt und passende Leistungserklärung beziehungsweise ETA bestätigen lassen.
Sind Befestiger und Zubehör enthalten?
Den Lieferumfang im Angebot bestätigen. Separat erforderliche Teile sind nicht automatisch enthalten; beim AH-Zuganker insbesondere die vorgeschriebene U-Scheibe gesondert bestellen.
