Links · 90 mm

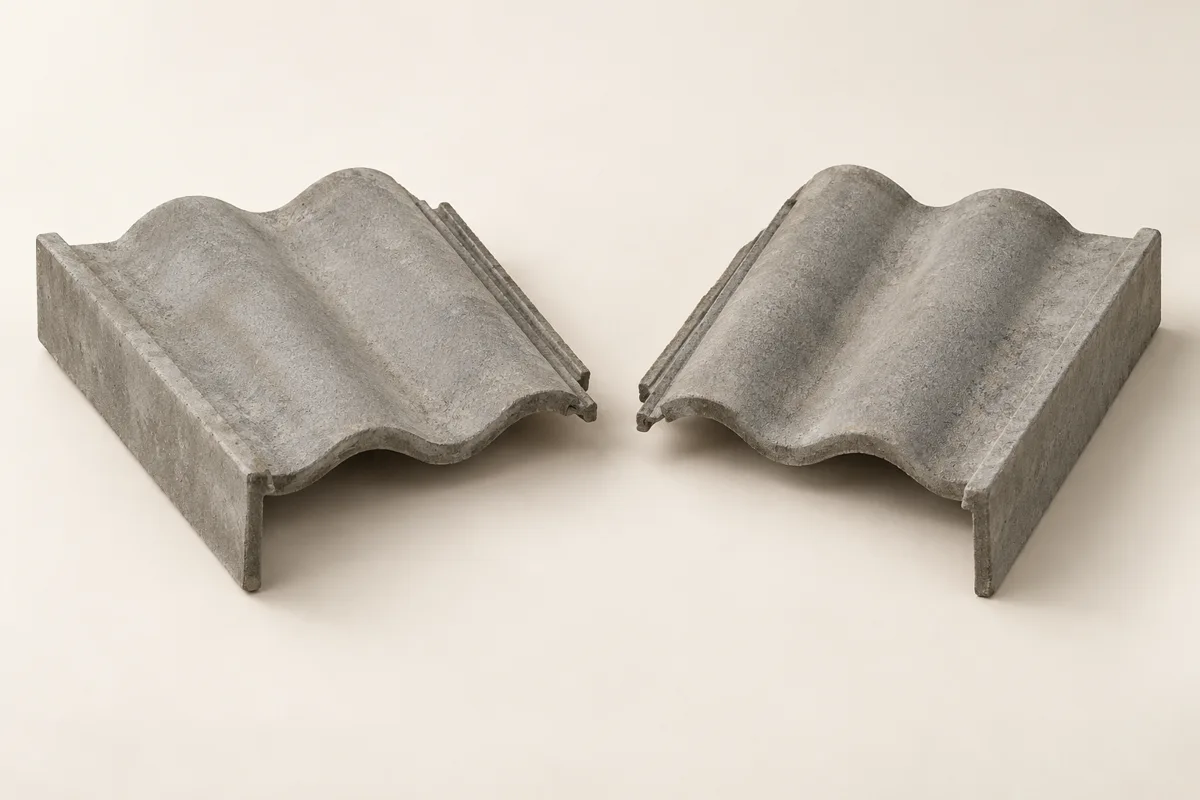

Dunkelgraue linke und rechte Beton-Ortgangsteine mit 90 oder 120 mm Ausstich für den zugeordneten Dachstein mit 334 × 420 mm Rohmaß.
Ausführung, Eigenschaften und Normen im Überblick
Wesentliche technische Daten, Eigenschaften und Anwendungsbereiche: Ortgangsteine aus Beton, links & rechts. Detaillierte Informationen findest Du in den Abschnitten.
Dunkelgraue linke und rechte Beton-Ortgangsteine mit 90 oder 120 mm Ausstich für den zugeordneten Dachstein mit 334 × 420 mm Rohmaß. Der Ausstich hängt von der Lattweite ab. Ein 90-mm-Teil passt nicht automatisch bei einer auf 120 mm ausgelegten Einteilung.
Eignung prüfen, Bedarf planen und Ausführungen einordnen
Dunkelgraue linke und rechte Beton-Ortgangsteine mit 90 oder 120 mm Ausstich für den zugeordneten Dachstein mit 334 × 420 mm Rohmaß.
Seiten getrennt nach tatsächlichen Reihen zählen. 90 mm Ausstich: Lattweite 335–345 mm; 120 mm: 310–334 mm für den zugeordneten Aufbau.
Prüfe die tatsächliche Anschlusskontur und den vollständigen Aufbau. Ein Symbolbild ist keine maßhaltige Montagezeichnung.
Verarbeitung planen, Hinweise beachten und Material richtig lagern
Antworten zur Auswahl und wichtige Fachbegriffe
Im zugeordneten Decksystem: 90 mm bei 335–345 mm Lattweite, 120 mm bei 310–334 mm.
Die Seite muss mit dem Dach- und Deckplan übereinstimmen; vor Bestellung die Blickrichtung abgleichen.
Im zugeordneten System beträgt die ebene seitliche Abdeckhöhe ca. 85 mm.
Der zugehörige Aufbau sieht je Ortgangstein mindestens eine korrosionsbeständige Schraube Ø 4,5 mm mit mindestens 24 mm Einschraubtiefe in die Dachlattung vor. Befestigungsplanung und Ausführung beachten.
Blicke für die Seitenangabe von der Traufe zum First und gleiche dies mit Deinem Deckplan ab. Zähle die Reihen je Ortgang getrennt; der Ausstich folgt der tatsächlichen Lattweite.
